Полупроводниковый ключ переменного тока



Полупроводниковый ключ переменного тока

      Предназначен для коммутации переменного тока и управления нагрузкой от низковольтной цепи, имеет на входе оптодрайвер с детектором нуля фазы, что обеспечивает гальваническую развязку.

Для увеличения коммутируемого тока симистор устанавливается на радиатор.

Полупроводниковый ключ переменного тока


Основные технические характеристики: максимальное коммутируемое переменное напряжение, В 250 максимальный средний коммутируемый ток (без радиатора), А 1,8 ток управления, мА 10 габаритные размеры, мм 60х20х25
Полупроводниковый ключ переменного тока

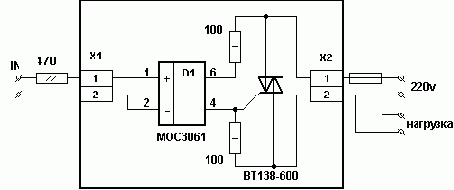

рис.1 Принципиальная схема


Полупроводниковый ключ переменного тока
 Топология печатной платы в формате .pcb



21b Вариант ключа на "зеркальной" плате более удобен, если необходимо установить семистор на радиатор (рис.2)

Полупроводниковый ключ переменного тока

рис.2 Ключ, вариант 21b

Документацию на используемые детали можно взять в разделе: Справочные материалы



Предназначен для коммутации переменного тока

      Предназначен для коммутации переменного тока и управления нагрузкой от низковольтной цепи, имеет на входе оптическую развязку. Для увеличения коммутируемого тока тиристоры устанавливается на радиатор.
Полупроводниковый ключ переменного тока
Полупроводниковый ключ переменного тока

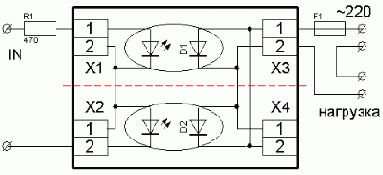

рис.1 Принципиальная схема


Полупроводниковый ключ переменного тока
 Топология печатной платы в формате .pcb


Полупроводниковый ключ переменного тока

рис.2 Вид снизу.

Плата разведена таким образом, что если необходим для управления только тиристор, например как было предложено Мухиным В.Б. в статье "Силовая часть для 8-канального автомата световых эффектов", то можно разрезав проводники как показано на рис.2, получить два тиристорных ключа.
