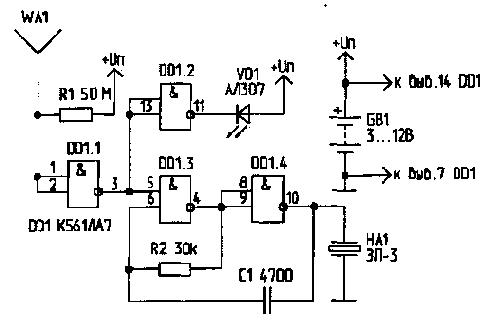

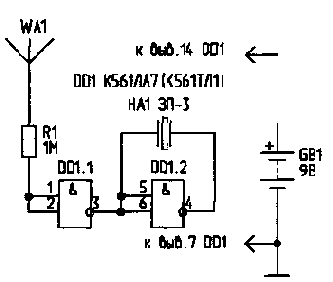

Одним из самых простых устройств является детектор скрытой проводки, представленный на рис. 1. Резистор R 1 нужен для защиты микросхемы К561ЛА7 от повышенного напряжения статического электричества, но, как показала практика, его можно и не ставить. Антенной является кусок обычного медного провода любой толщины. Главное, чтобы он не прогибался под собственным весом, т.е. был достаточно жестким. Длина антенны определяет чувствительность устройства. Наиболее оптимальной является величина 5...15 см. При приближении антенны к электропроводке детектор издает характерный треск.

Таким устройством очень удобно определять местоположение перегоревшей лампы в елочной гирлянде — возле нее треск прекращается. Пьезоизлучатель типа ЗП-3 включен по мостовой схеме, что обеспечивает повышенную громкость "треска". На рис.2 изображен более сложный детектор, имеющий, кроме звуковой. еще и световую индикацию. Сопротивление резистора R1 должно быть не менее 50 МОм.

В цепи светодиода VD1 токоограничивающего резистора нет. так как микросхема DD1 (К561ЛА7) с этой функцией хорошо справляется сама. Если входные токи элемента D 1.1 позволяют, то убрав резистор R1 из схемы, изображенной на рис.2, мы получим устройство, реагирующее на изменение статического потенциала в окружающем пространстве. Для этого антенну WA1 делают длиной 50...100 см. используя любой провод. Теперь устройство будет реагировать на движение человеческого тела. Положив такое устройство в сумку, получим автономное охранное устройство, выдающее световые и звуковые сигналы, если с сумкой или около нее происходят какие-либо манипуляции.

ДЕТЕКТОР СВЧ-ПОЛЯ

Мною изготовлено большое количество детекторов СВЧ-поля разной конструкции и после статьи в "РЛ" N 11/92, решил поделиться своим опытом в этой области.

Во-первых, в упомянутой статье имеются две досадные неточности. Первая — номинал R24 — 820 Ом, вторая — в тексте нигде не указано, что катод VD1 соединяется экраном ситально-го кабеля с "землей" непосредственно около VT1 (для уменьшения наводок по шине "земля").

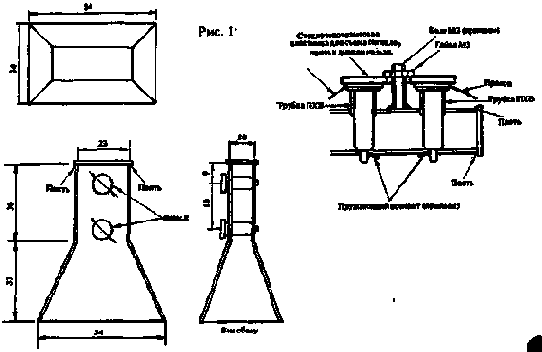

СВЧ-головка сложна для повторения в домашних условиях, поскольку требуются токарные и фрезерные операции, поэтому лучше сделать рупорную антенну (рис. 1). Она проще и не нужен дефицитный фторопласт. Волновод и рупор можно выполнить из тонкой меди или луженой жести. Можно использовать и фольгированный стеклотек-столит, предварительно отполировав фольгу и покрыв ее спир-токанифольным флюсом (чтобы не окислялась).

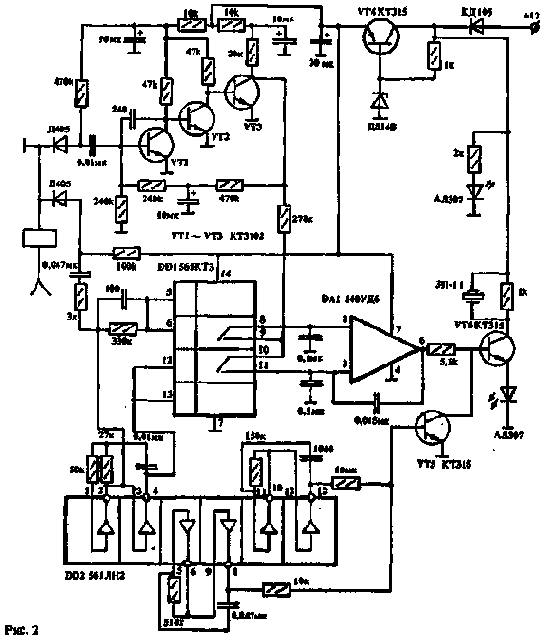

Прямо под антенной крепится плата с деталями. Схем обработки существует очень много, но рекомендую показанную на рис.2, которая не требует регулировок и не имеет элементов настройки.

В заключение хочу предупредить о необходимости осторожного обращения с СВЧ диодами. Они боятся электростатического электричества и при пробое чувст-вительность по СВЧ-полю падает на порядок и более. Коварство ситуации в том, что при проверке тестером пробитый электростатикой диод ведет себя точно также, как и исправный. Поэтому при работе с СВЧ диодами надо соблюдать те же меры предосторожности, что и при работе с МОП-транзисторами.

Ю.ИГНАТЕНКО, 343820, Донецкая обл., г.Енакиево-4, ул.Калужская, 15

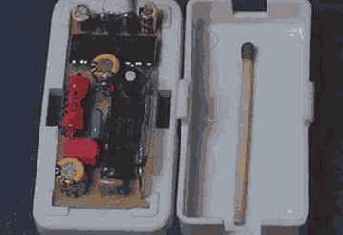

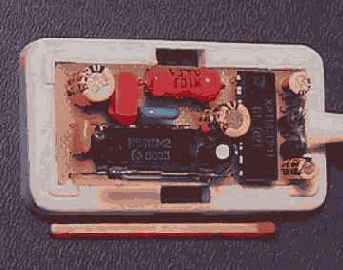

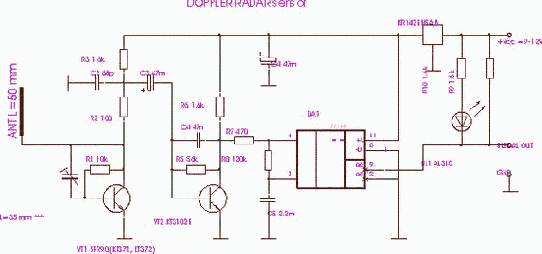

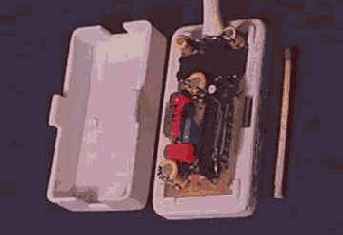

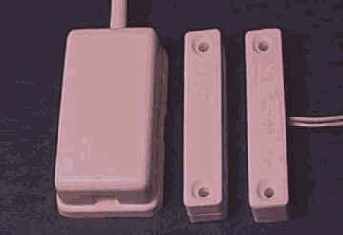

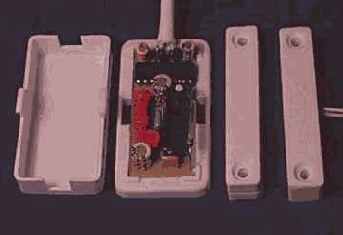

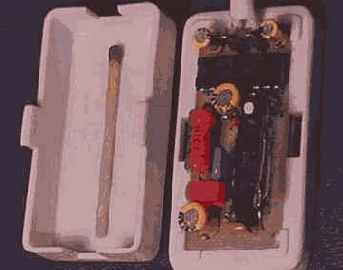

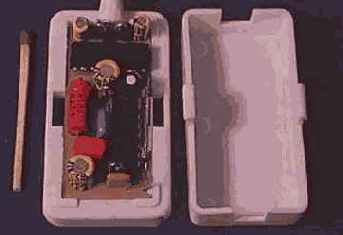

Допплеровский радиолокационный датчик движущихся объектов DMS-4 ©РИНТЕЛ.

Датчик DMS-4 предназначен для использования в системах охраны, сигнализации и автоматического управления различными объектами (например воротами и т.д.).

Технические характеристики. - напряжение питания 9…12 вольт - потребляемый ток не более 20 мА - минимальный размер регистрируемого объекта 0.3 м - диапазон скоростей движения регистрируемых объектов от 0.1 до 10 м/сек - температура окружающей среды от –25 до + 60 град - дальность действия: обнаружение человека до 6 м, обнаружение автомобиля до 30 м - рабочая частота около 900 мГц - мощность излучения не более 0.5 – 1 мвт

Датчик состоит из СВЧ генератора на транзисторе КТ371 (КТ368), предварительного усилителя на транзисторе КТ3102 (КТ315) и компаратора на микросхеме К554СА3. СВЧ сигнал, вырабатываемый генератором, излучается штыревой антенной и после отражения от движущегося объекта получает сдвиг по частоте, равный DFотр = 2*V*Fизл/C, где V – скорость движения объекта, С – скорость света, F – частота передачи. Отраженный от объекта сигнал принимается той же самой антенной и в СВЧ генераторе, который в этом случае работает как приемник прямого преобразования, преобразуется в сигнал низкой (инфразвуковой) частоты. Фактически генератор работает как автодин. Полученные низкочастотные колебания усиливаются предварительным усилителем и далее в компараторе преобразуются в прямоугольные импульсы. При отсутствии отраженных сигналов напряжение на выходе компаратора имеет высокий уровень. Подстроечный конденсатор в схеме СВЧ генератора служит для установления частоты, равной резонансной частоте антенны (подбирается по максимуму чувствительности датчика). Конструктивно датчик выполнен на печатной плате из стеклотекстолита и расположен в пластмассовом корпусе, антенна (отрезок жесткого провода) припаяна к контактной площадке платы и через отверстие в корпусе выходит наружу. Рекомендуеиое расположение антенны – вертикальное. Нопосредственно возле датчика не должно быть экранирующих предметов.

Вопросы по конструкции можно задать автору soll@kaluga.ru

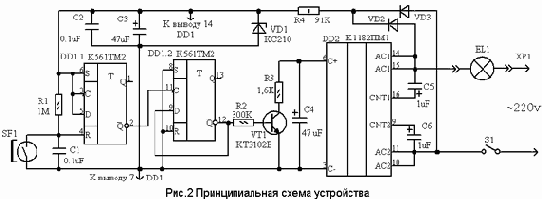

Дверь управляет светом.

Данное электронное устройство предназначено для плавного включения и выключения лампы накаливания в таких помещениях как туалетная комната, ванная комната, кладовая и т.п. Особенностью данного устройства является то, что в качестве выключателя света (лампы накаливания) используется входная дверь вместе со стандартным магнитоконтактным датчиком на основе геркона, который применяется в охранной сигнализации. В отличие от подобного устройства описанного в статье [2] в моей схеме применена специализированная микросхема КР1182ПМ1, а также триггер серии КМОП типа К561ТМ2 и стандартный датчик для охранной сигнализации. Устройство включается в разрыв провода питания лампы. Достоинством схемы является ее простота и то, что она включается двухполюсником и не требует дополнительного (отдельного) питания. Недостатки описаны в конце статьи.

В связи с постоянно увеличивающимися тарифами на электрическую энергию по неволе начинаешь задумываться над ее сохранением. И включенные лампочки, которые постоянно кто-то забывает выключить, начинают раздражать ответственных квартиросъемщиков в лице отцов семейств.

Обилие в наших домах различного рода выключателей, кранов, замков и прочих подобных ручных устройств включения и выключения требует от нас постоянного управления этим хозяйством. Хотя человек всегда пытается облегчить себе жизнь различного рода приспособлениями и усовершенствованиями для таких вещей (по моему еще больше усложняя себе жизнь).

Например, чтобы включить свет в туалетной комнате надо произвести определенную работу над выключателем, т.е. мы сначала должны поднять руку к выключателю, затем нажать клавишу выключателя и, хорошо, если этот выключатель рядом с нужной дверью (почему-то все наши выключатели расположены на уровне глаз взрослого человека, это наверное, чтобы лучше видеть и не промахнуться в нужный момент). А дети? Их научили пользоваться туалетом, но при этом спрятали выключатель под потолок, конечно, для их же блага, не дай бог будут баловаться.

Фотосторож с пульсирующим лучом

Во многих случаях необходим такой датчик, который мог-бы работать как в полной темноте, так и при солнечном свете, оставаясь неприметным для нарушителя. Сразу на память приходят несколько схем, а первой та, где используются невидимые человеку лучи. В остальном схема должна работать обычным образом.

Самым простым методом (с точки зрения разработки) в данном случае было бы использование непрерывного луча света, освещающего фотоэлемент. В 99% случаев этот способ работает хорошо, но в оставшемся 1% случаев попадается грабитель, который либо по опыту, либо по полученной информации знает, где находится фотоэлемент, и, направив на него свой источник света, может пройти незамеченным. Здесь уже нужен более совершенный фотосторож.

Луч света в .таком фотостороже можно сделать пульсирующим, промодулиро-вав его низкой частотой, при этом фотоприемник можно сделать чувствительным только к определенной частоте модуляции луча.

Схема, показанная на рис. 1, прерывает невидимый инфракрасный (ИК) луч света с частотой 1500 Гц. Здесь D1 - элемент типа ХС-880-А, Radio Shack 276-143. Луч падает на фотоприемник ИК-лучей, роль которого выполняет фототранзистор в схеме на рис.2.

Работа схемы. Начнем со светового передатчика на рис.1. На таймере типа 555 собран автогенератор, работающий на частоте 1500 Гц. К его выходу подключен инфракрасный светодиод, пульсирующий с частотой генератора. Частота генератора определяется номиналами резисторов R2, R3, R4 и конденсатора C1. Переменным резистором R4 производится точная настройка передатчика на частоту фотоприемника. Конкретная рабочая частота преемника не столь важна, так как под нее легко подстроить частоту фотопередатчика. Резистор R1 ограничивает ток через светодиод. Уменьшив его, можно увеличить световой выход светодио-да, но перед этим необходимо убедиться, но ток через светодиод не превышает максимально допустимый. Фотоприемник, схема которого показана на рис.2, немного сложнее по сравнению с простой схемой фотопередатчика, но на самом деле тоже относится к простым схемам.

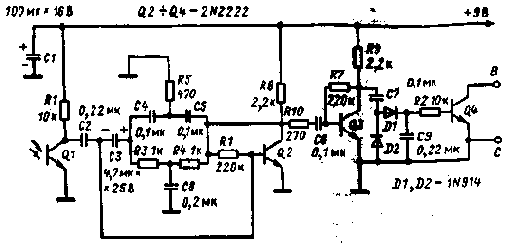

Детектор инфракрасного света транзистор Ql (Radio Shack 276-142) воспринимает пульсирующий луч от фотопередатчика и перелает небольшой по амплитуде сигнал переменного напряжения в схему на двойной Т-мост.
Если взглянуть повнимательнее, то видно, что вход и выход Т-моста подключены к базе и коллектору транзистора Q2. Весь комплекс образует резонансный усилитель, максимум усиления Которого приходится на резонансную частоту. На этой частоте сопротивление Т-моста максимальное, я поэтому минимальна наводимая через него отрицательная обратная связь. Благодаря этому свойству транзистор Q2 усиливает только сигнал с частотой 1500 Гц, поступающий от фотопередатчика. Дальше сигнал с частотой 1500 Гц усиливается транзистором Q3 до уровня, достаточного для работы детектора с удвоением напряжения на диодах D1 и D2. Постоянное напряжение с его выхода через резистор R2 открывает транзистор Q4, замыкавший через себя клеммы В и С. Сборка схемы. Конструкцию устройства выберите по своему усмотрению. При размещении светодиода передатчика и фототранзистора приемника следует исключить возможность попадания на них прямого света. Наилучшим образом этого можно добиться размещением фототранзистора вместе с деталями в светонепроницаемом корпусе. Просверлите отверстие диаметром менее 1 см в одной из сторон коробки и поместите фототранзистор на расстоянии 2,5 см напротив него. При таком расположении фототранзистора сигнал от передатчика будет доходить до него неперегруженным боковым светом. Если подобным же образом разместить светодиод передатчика, надежность схемы повысится. Использование устройства. Определите то место где вероятнее всего пройдет преступник. Сообразно с этим расположите приемник и передатчик для охраны территории. Устройство работает наилучшим образом, если расстояние между передатчиком и приемником не превышает 5 м. Всегда лучше поэкспериментировать для поиска наилучшего расположения устройства. После того как найдено место для обоих частей устройства, включите питание каждого, а к катоду диода D1 приемника подсоедините вольтметр постоянного напряжения. Второй вывод вольтметра подключается к общему проводу. Следя за показаниями вольтметра, настройте передатчик с помощью резистора R4 на частоту приемника по максимальным показаниям вольтметра, при этом напряжение на катоде диода D1 должно составлять, по крайней мере, 1,5 В и доходить до 5 В при уменьшении расстояния между передатчиком и приемником.Клеммы В я С могут быть подключены к любой системе сигнализации, работающей от НЗ-контактов. Главное здесь при включении - это соблюсти полярность. Для работы с любой существующей сигнализацией можно также между клеммой В и плюсом питания приемника включить электромагнитное реле. Какую бы схему фотосторожа вы ни выбрали, важность надлежащего расположения фотодатчика нельзя недооценивать. Плохо размещенные датчики пусть и не пропустят нарушителя, но станут причиной ряда ложных срабатываний. Трудно придумать еще что-либо так сильно понижающее общую эффективность любой сигнализации, как ложная тревога. Пугали волками так, что никто не поверил, когда они на самом деле пришли.

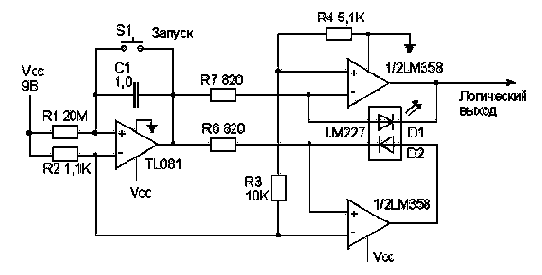

Имитатор песочных часов на светодиодах

Простая схема на операционном усилителе и двух светодиодах позволяет построить устройство, имитирующее песочные часы, которые работают как трехминутный таймер.

Схема содержит два светодиода треугольной конфигурации фирмы Panasonic, два операционных усилителя и несколько навесных элементов. Для запуска таймера размыкается переключатель S1. В результате светодиод D2 начинает светиться все ярче, а D1 тускнеет; данный процесс продолжается до тех пор, пока D2 не откроется полностью, a D1 не будет заперт, отмечая истечение временного интервала. При этом логический выход переключается из состояния с низким уровнем в состояние с высоким уровнем.

Кроме часов, это устройство может быть использовано для отображения других аналоговых величин, таких, как напряжение или частотная расстройка.

Интегральный таймер в схеме регулирования температуры

Хотя интегральный таймер типа 555 в основном предназначается для хронирующих схем, но эту ИС совместно с термистором, обладающим отрицательным т.к.с., можно использовать также для создания экономичной и достаточно универсальной схемы полупроводникового термостата.

Внутренний резистивный делитель таймера создает опорные напряжения (1/3Vcc и 2/3Vcc) для обоих, компараторов, входящих в состав таймера. Когда внешнее напряжение, подаваемое на пороговый вход таймера (вывод 6), превышает 2/3Vcc, на выходе соответствующего компаратора появляется импульс, перебрасывающий триггер. При этом включается разрядный транзистор, в результате чего на выходе усилительного каскада возникает сигнал низкого уровня.

В большинстве случаев (включая описываемую схему) отпирание разрядного транзистора таймера приводит к тому, что напряжение на пороговом входе становится меньше 2/3Vcc. Если после этого напряжение на входе запускающего импульса (вывод 2) падает ниже 1/3 Vcc, то второй компаратор генерирует импульс, который возвращает триггер в первоначальное состояние, разрядный транзистор выключается и напряжение на выходе усилительного каскада приобретает прежний высокий уровень.

Такое действие схемы таймера делает ее удобной для целей регулирования температуры, в частности, в электронных термостатах, внутри которых температура должна оставаться фактически постоянной независимо от изменения внешней температуры в некоторых пределах. С ростом температуры будет увеличиваться (прямо пропорционально ей) напряжение на пороговом входе, пока оно не достигнет 2/3 Vcc. Тогда состояние выходного каскада таймера изменится, и это послужит сигналом для включения охлаждающего блока или же просто для отключения имеющегося в термостате подогревателя. После этого температура начнет падать, и когда напряжение на входе запускающего импульса достигнет 1/3 Vcc, выходной каскад вернется в первоначальное состояние, что послужит сигналом для выключения охлаждающегося блока или включения подогревателя.

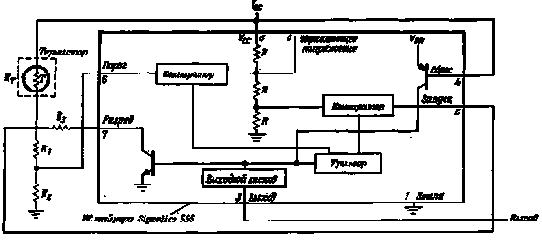

В схеме термостата, показанной на рисунке, делитель напряжения, состоящий из термистора и резисторов, вырабатывает напряжение, прямо пропорциональное температуре.
Когда температура возрастает ( высокий уровень напряжения на выходе таймера, разрядный транзистор отключен), напряжение на пороговом входе определяется коэффициентом деления R1/(Rт+ +R1+R2) и возрастает с уменьшением величины Rт. Когда Rт равно сопротивлению термистора Rтн в верхней точке допустимого перепада температур, коэффициент деления, требующий, чтобы напряжение на пороговом входе было равно 2/3 Vcc, должен быть равен

Использование ультразвука

Использование ультразвука - это еще одно направление в разработках "Детекторов Близости". На рис.1 показано, как работает такое устройство. В верхней части рисунка изображена возможная конфигурация, когда передатчик и приемник ультразвука находится напротив друг друга. Пока ничто не мешает ультразвуку в полной мере достигать приемника, схема находится в ожидании. А помешать этому может как раз нарушитель, находящийся между излучателем и приемником.

Подобное устройство способно обеспечить весьма высокий уровень надежности. Ведь любое снижение уровня сигнала от передатчика или паже прекращение его работы вообще будет расцениваться цепями приемника как опасность. Вышеприведенные примеры могут возникнуть просто при выводе передатчика из строя.

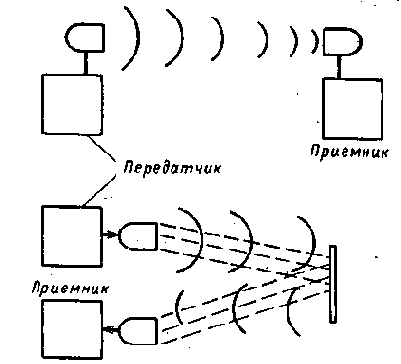

В нижней части рисунка изображено другое эффективное расположение приемника и передатчика. В этом случае ультразвук отражается от отнесенного на расстояние твердого предмета и поступает на приемник. Сигнал, излучаемый передатчиком, должен быть достаточно мощным. Естественно, всякий объект, вставший на пути звука, вызовет сигнал тревоги.

Возможен другой путь работы устройства. В этом случае звук достигает приемника, только отразившись от грабителя, находящегося поблизости от передатчика и приемника.

Все описанные способы хороши, так что выбирайте один из них, который лучше всего подходит к вашим условиям.

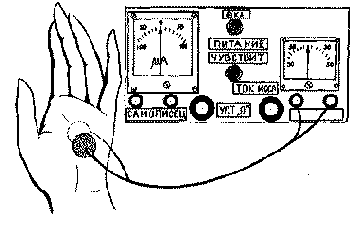

ИЗМЕРИТЕЛЬ ЭМОЦИЙ

Профессии, летчика, космонавта, испытателя летной космической техники. требуют от человека абсолютного здоровья и исключительной эмоциональной устойчивости. Определить степень эмоциональной устойчивости каждого человека можно при помощи прибора, называемого эмоциометрон. Подобный прибор разработан и изготовлен в Клубе юных техников Новосибирского академгородка.

ПРИНЦИП ДЕЙСТВИЯ ПРИБОРА Известно, что сопротивление определенных участков тела человека зависит от деятельности потовых желез. Ею управляет нервная система. Любое эмоциональное возбуждение или нервно-психическое напряжение заставляет потовые железы работать интенсивнее, что в конечном счете приводит к уменьшению сопротивления кожи человека.

Наш прибор регистрирует изменения сопротивления кожи. Для контакта с телом человека применяются специальные электроды. Их укрепляют на тех участках кожи, которые содержат максимальное количество потовых желез. Удобной является, например, кисть руки: один электрод прикладывают к ладони, другой - к ее тыльной стороне (рис. 1).

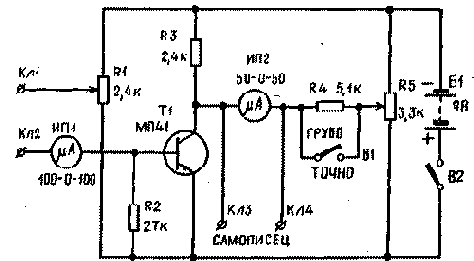

СХЕМА ПРИБОРА

Посредством соединительных проводов электроды подключаются к клеммам КЛ1, КЛ2 прибора (рис. 2). Потенциометром R1 устанавливается ток во внешней цепи (через руку человека). Величина тока в пределах 20-50 мкА контролируется стрелочным прибором ИП1. Регистрация изменений тока, связанных с эмоциональным возбуждением, осуществляется микроамперметром ИП2, включенным по мостовой схеме. Закрепив электроды на руке, с помощью переменного резистора R5 стрелку ИП2 устанавливают на 0.

Переключателем В1 выбирают чувствительность прибора. Когда В1 замкнут, резистор R4 закорочен, и чувствительность прибора наибольшая. В разомкнутом положении переключателя она уменьшается в 5 раз.

К клеммам КлЗ, Кл4 подключают самописец, который фиксирует время реакции человека на раздражитель: свет, звук и др.

ДЕТАЛИ И КОНСТРУКЦИЯ

В приборе применены микроамперметры: ИП1-М494 на 100 мкА, ИП2- М592 на 50 мкА с нулем посередине шкалы или любые другие с током полного отклонения стрелки 100 мкА.
Транзистор Т1 МП39-МП42. Желательно, чтобы обратный ток коллектора не превышал 5 мкА. Питается схема от двух последовательно соединенных батарей 3336Л. Конструктивно прибор выполнен в металлическом корпусе размером 80Х120Х250 мм. Электроды диаметром 10-20 мм, толщиной 2-5 мм изготавливают из цинка, серебра или посеребренной фольги и амальгируют: покрывают пастой из каолина, замешенного на насыщенном растворе сернокислого цинка. Каолин можно приобрести в аптеке, а сернокислый цинк есть в каждом школьном химическом кабинете. Затем электроды обертывают чистой марлей, смоченной в так называемом физиологическом растворе. Составить его несложно: в стакане воды размешивают столовую ложку обычной пищевой соли. Оба электрода привязывают к руке бинтом. Теперь можно приступать к опытам. ПРОВЕДЕНИЕ ЭКСПЕРИМЕНТА Испытуемый находится в затемненном помещении в удобном лежачем или сидячем положении. Через одну-две секунды после появления раздражителя стрелка прибора смещается на определенную величину, регистрируя реакцию испытуемого на звук, свет или прикосновение к телу. Если у человека хорошая эмоциональная устойчивость, отклонения стрелки будут незначительными. (Моделист-конструктор)

ЭЛЕКТРОННЫЙ МАССАЖИСТ

Это устройство (рис.1) предназначено для массажа ослабевших после болезни мышц, а также служит для гимнастики мышц и кожи.

Трансформатор Тр (накальный) - 6,3 В/127 В. Электроды смонтированы на пластмассовой трубке (рис.2). На ее концах намотан провод-без изоляции (по 10 витков). Поверх провода укладываются две ленты металлической фольги на расстоянии 25 мм. В процессе электризации берутся за обкладки из фольги.

Электронный пылеуловитель

Обычно для очистки воздуха от пыли применяют сложные и громоздкие механические фильтры, имеющие низкую производительность. Заметно увеличить производительность и уменьшить размеры воздухоочистительных установок можно, применив электронный пылеуловитель.

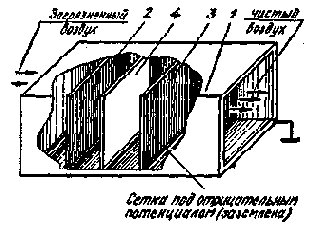

Принцип действия такого пылеуловителя заключается в том, что загрязненный воздух проходит через металлическую трубу 1, внутри которой установлены две проволочные сетки 2 и 3, играющие роль фильтра (рис. 1). Сетка 2 изолирована от короба и находится по отношению к нему под постоянным положительным напряжением 5,2 кв. Сетка з имеет надежный электрический контакт с коробом (заземлена). Частицы пыли, проходя через первую сетку, приобретают сильный электрический заряд, который заставляет их оседать на сетке второго фильтра, имеющей по отношению к первой сетке отрицательный потенциал.

Для очистки от крупных частиц между первым и вторым фильтрами установлен дополнительный механический фильтр 4. Очищенный от пыли чистый воздух выходит из противоположного отверстия трубы, а пыль осаждается на дне, вблизи второго фильтра.

Устройство электронного пылеуловителя несложно, но требует источника постоянного напряжения 5,2 кв. Его можно собрать по предлагаемой схеме (см. рис. 2). Он представляет собой выпрямитель сетевого напряжения, состоящий из повышающего трансформатора Тр1 и выпрямителя с удвоением напряжения на диодах Д1, Д2 и конденсаторах С2, С3. Ограничение выходного тока до безопасной для человека величины 5 ма осуществляется с помощью токоограничительных резисторов R1-R3, а также дополнительной обмотки III, трансформатора Тр1, (вместе с конденсатором С1 она образует феррорезонансный стабилизирующий контур). Действие его сводится к тому, что в случае превышения выпрямленного тока более 5 ма, напряжение на выводах обмотки II снижается.

Неоновая лампа Л1 в данном устройстве играет роль сигнализатора величины выпрямленного напряжения. Включается она параллельно резистору R1. Сопротивление его подобрано таким образом, чтобы при выпрямленном напряжении 5,2 кв падение напряжения на резисторе R1 составляло около 100 в, то есть достаточное для зажигания неоновой лампы. По мере накопления пыли на второй сетке, происходит увеличение потребляемого тока, это приводит к понижению выходного напряжения. Лампа Л1 гаснет, что свидетельствует о том, что пылеуловитель требует очистки. Очистку устройства можно производить только после выключения питания.

В выпрямителе пылеуловителя использованы кремниевые диодные столбы и высоковольтные конденсаторы, применяемые в телевизорах. Трансформатор Тр1, с целью повышения его электрической прочности, залит эпоксидной смолой. В качестве диодов Д1 и Да можно использовать кремниевые высоковольтные выпрямительные столбы Д1006-Д1008.

"Radio Electronics", 1971, июль.

ЭЛЕКТРОННЫЙ УНИЧТОЖИТЕЛЬ НАСЕКОМЫХ

С раннего лета до поздней осени отдыху или развлечениям многих дачников и туристов мешает ночная живность — тучи летающих насекомых, мотыльков и т.п Против них пригодна "электронная" защита. которая хотя и не так эффективна. как ядохимикаты, но зато более бережно относится к окружающей среде! Ниже приведено описание такой ловушки для насекомых. Наша ловушка исходит из той "психологии насекомых", что свет лампы накаливания приманивает их к себе. А здесь они через проволочную сетку пытаются попасть к лампе. Натянутая проволочная сетка подсоединяется к высокому напряжению. Отдельные проволочки находятся на таком расстоянии друг от друга, чтобы пробойная прочность воздуха была на пределе. Пролетающее через сетку насекомое уменьшает это расстояние, поэтому через его тело проходит электрический ток высоковольтного разряда, и насекомое гибнет. Сказанное выше уже позволяет подозревать, что речь идет о таком устройстве, где электроника — из-за ее чрезвычайной простоты — второстепенная проблема в сравнении с механической конструкцией. Несмотря на это, мы вначале рассмотрим электрическую схему, которая показана на рис.1 и предлагается в двух вариантах. Эта схема разделяется на следующие основные блоки: - сетевой заградительный фильтр (фильтр помех); - электронный регулятор: - высоковольтный трансформатор.

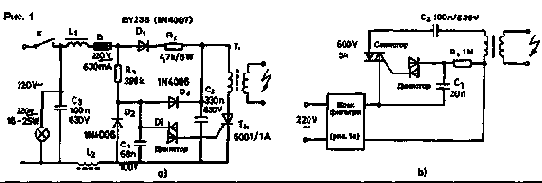

Схема (рис.1а) работает следующим образом. Конденсатор С2 заряжается от сетевого напряжения через диодный выпрямитель D1 и резистор R2 до амплитудного напряжения сети (310 В). Это напряжение попадает через первичную обмотку трансформатора Т] на анод тиристора Тh,. По Другой ветви (Rl, D2, С1) медленно заряжается конденсатор С1. Когда в ходе зарядки С1 достигается пробойное напряжение динистора Di (в пределах 25...35 В), конденсатор С1 разряжается через управляющий электрод тиристора Th и открывает его. Через открытый тиристор и первичную обмотку T1 очень быстро разряжается С2. Импульсный изменяющийся ток индуцирует во вторичной обмотке T] высокое напряжение, величина которого может превысить 10 кВ.
После разряда конденсатора тиристор закрывается, и процесс повторяется. Допустимые напряжения элементов должны соответствовать указанным на схеме значениям. Важнейшую проблему представляет изготовление высоковольтного трансформатора. Можно использовать готовую высоковольтную обмотку, которая есть не что иное как вторичная обмотка трансформатора строчной развертки черно-белого телевизора (известные "мельничные жернова"). Работа трансформатора в тихое время несколько "ворчлива". Однако сопровождающие работу звуковые явления даже полезны — ведь они указывают на присутствие высокого напряжения. например тогда, когда перегорела лампа накаливания в ловушке. Вообще, бесшумно работающее устройство могло бы сыграть злую шутку с ничего не подозревающим неосторожно приблизившимся прохожим. Заградительный фильтр на входе является необходимым спутником любой управляемой тиристором цепи. Устройство создает радио- и ТВ-помехи, а блок фильтра дает возможность без труда смотреть радио- и телепрограммы. Проволочная "занавеска"и механическая конструкция Наиболее критичный узел нашей конструкции — очень точное изготовление проволочной "занавески". Для ее получения из какого-либо хорошего изоляционного материала (напри-мер из текстолитовой или плексигласовой пластинки толщиной 4 мм) вырезаются два диска диаметром 170 мм и два диска диаметром 150 мм. По периметрам каждой пары дисков через 10° делаются лобзиком пропилы глубиной 5 мм (36 штук). Затем на дисках размечаются через 120° и сверлятся отверстия диаметром 5 мм. После этого изготавливаются опорные держатели. В опытном образце это были 3 латунных стержня длиной 210 мм и диаметром 5 мм, на одних концах которых имелась резьба длиной 50 мм. а на вторых — длиной 30 мм. Диски собираются вместе так, чтобы два меньших были внутри, а два больших — снаружи. На резьбовые концы стержней устанавливаются диски с малым и большим диаметрами на расстоянии примерно 15 мм друг от друга. Целесообразно щели малого и большого дисков установить так.


чтобы они не попадали на одну линию, а были сдвинуты к середине друг по отношению к другу примерно на 15 мм. Дном каркаса будут те диски, в которые вкручены концы стержней с более длинной резьбой, а с более короткой — крышкой . Если каркас нормально собрался. верхние диски снимаются, и в их середине лобзиком пропиливаются отверстия для патрона лампы накаливания. Размеры зависят от примененной лампы. Я использовал патрон для лампы типа "миньон". Необходимо также позаботиться о таком креплении патрона (например вынимающийся сверху), чтобы можно было заменить лампу, не разбирая сетки. Для сетки была использована неизолированная медная проволока диаметром 0.45...0.5 мм. Ее нужно предварительно сразу протянуть в щели вдоль периметра диска. Если использовать проволоку с эмалевой изоляцией, работы несколько прибавится. С нее нужно удалить по всей длине изоляцию наждачной бумагой. После установки внутренней и внешней частей занавески берутся концы с большого и малого дисков и подсоединяются к концам обмотки высокого напряжения. Готовая конструкция закрепляется на подходящей пластмассовой коробке, в которую помещается электроника. Монтаж и эксплуатация Форма платы должна соответствовать форме и размерам пластмассовой коробки. Высоковольтный трансформатор собирается так. Из "добытого" из телевизора остова высоковольтного трансформатора удаляется первичная обмотка, и в соответствии с ее размерами изготавливается новая катушка. Для новой первичной обмотки используется обмоточный провод диаметром 0.8 мм. Количество витков — 25. Для вторичной обмотки годятся любые бездефектные "мельничные жернова" к черно-белому телевизору. Для заградительного фильтра лучше всего подходят высокочастотные ферритовые сердечники с примерно 20 витками обмоточного провода диаметром 0,6...0.8 мм. После окончательной установки на место платы электроники, подсоединяется сетевой кабель, и проволочная занавеска подключается к "мельничным жерновам". После включения лампочка загорается, и все устройство тихо "ворчит", сигнализируя о наличии высокого напряжения.


Через двойную проволочную сетку искры не проскакивают. Если все же проскакивают, то или напряжение слишком высокое. или же ряды проволок расположены слишком близко друг к другу. При фиксированных геометрических размерах "занавески" требуемое напряжение устанавливается регулировкой электронной схемы. Проверка заканчивается испытанием на искрение с помощью отвертки. Просуньте отвертку между двумя рядами проволок — сейчас же с обеих сторон на отвертку должны проскочить искры. Большое внутреннее сопротивление обмотки трансформатора само по себе оберегает от опасной величины тока при образовании разряда. Но все-таки настоятельно напоминаю о соблюдении правил, связанных с работой с высоким напряжением, как при изготовлении. так и при эксплуатации. Прикосновение руками к проволочной "клетке" будет весьма неприятным. Стало быть, при ее размещении необходимо подумать о том, чтобы устройство использовать только в сухое время года. или же разместить его там, где невозможно случайное прикосновение. Перевод А.Бельского. Rcicliolechniku. 8/I996.

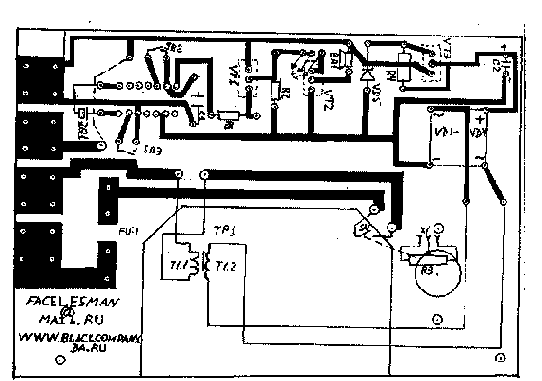

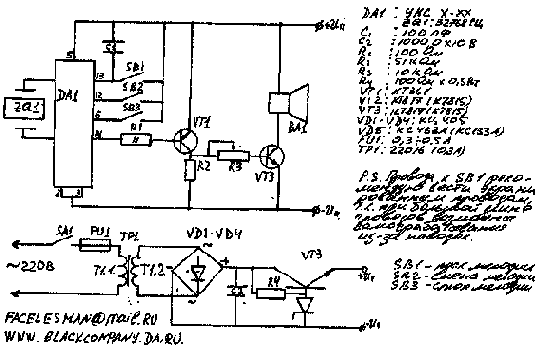

Музыкальный звонок

Материал прислан Дмитрием ... E-mail: mailto:%20facelesman@mail.ru

Передатчик

Достоинство дистанционного управления на ИК лучах (далее просто ДУ) все уже испытали на собственном опыте. ДУ вторглось в нашу повседневную жизнь и в достаточной мере экономит наше время. Но на данный момент, к сожалению, не на все электроприборы устанавливают ДУ. Это относиться и к выключателям света. Нашей промышленностью, правда, на данный момент выпускается такой выключатель, но стоит он не маленькие деньги, да и найти его очень и очень сложно. В этой статье предлагается довольно простая схема такого выключателя. В отличие от промышленной, которая включает в себя одну БИСку, она в основном собрана на дискретных элементах, что, конечно, увеличивает габариты, но зато в случаи необходимости легко подвергается ремонту. Но если гнаться за габаритами, то в этом случаи можно использовать планарные детали. Эта схема также обладает и встроенным передатчиком (в промышленных его нет), что избавляет вас от надобности всё время носить с собой пульт или искать его. Достаточно поднести к выключателю руку на расстоянии до десяти сантиметров как он сработает. Ещё одно преимущество заключается в том, что к ДУ подходят любые пульты от любой импортной или отечественной радиотехники.

Передатчик.

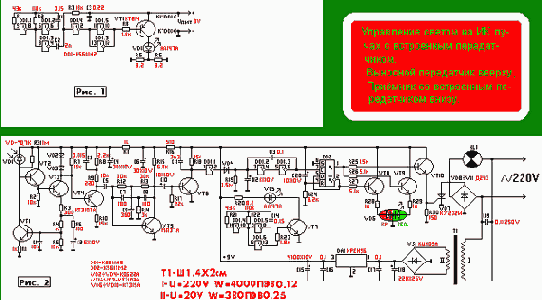

На рис.1 приведена схема излучателя коротких импульсов [1]. Что позволяет уменьшить потребляемый передатчиком ток от источника питания, а значит продлить срок службы на одной батарее питания. На элементах DD1.1, DD1.2 собран генератор импульсов, следующих с частотой 30...35 Гц. Короткие, длительностью 13...15 мкс, импульсы формирует дифференцирующая цепь C2R3. Элементы DD1.4-DD1.6 и нормально закрытый транзистор VT1 образуют импульсный усилитель с ИК диодом VD1 на нагрузке.

Зависимость основных параметров такого генератора от напряжения питания Uпит показаны в таблице.

Здесь: Iимп - амплитуда тока в ИК диоде, Iпот - ток, потребляемый генератором от источника питания (при указанном на схеме номиналом резисторов R5 и R6).

Передатчиком может служить также любой пуль дистанционного управления от отечественной или импортной техники (телевизора, видеомагнитофона, музыкального центра).

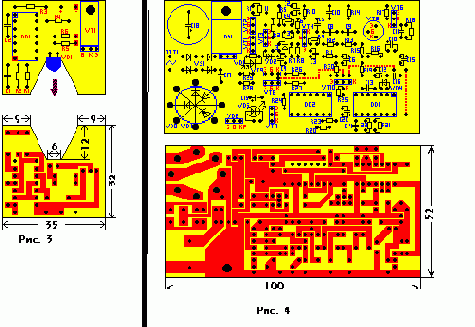

Печатная плата приведена на рис.3.
Её предлагается изготовить из двухстороннего фольгированного стеклотекстолита толщиной 1,5 мм. Фольга со стороны деталей (на рисунке не показана) выполняют функцию общего (минусового) провода источника питания. Вокруг отверстий для пропускания выводов деталей в фольге вытравлены участки диаметром по 1,5...2 мм. Выводы деталей, соединённых с общем проводом, припаивают непосредственно к фольге этой стороны платы. Транзистор VT1 крепят к плате винтом М3, без какого либо теплоотвода. Оптическая ось ИК диода VD1 должна быть параллельна плате, и отстоять от неё на 5 мм. Приёмник (со встроенным передатчиком). Приемник собран по классической схеме принятой в российской промышленности (в частности в телевизорах Рубин, Темп и т.п.) [1]. Его схема приведена на рисунке 2. Импульсы ИК-излучения попадают на ИК фотодиод VD1 , преобразуются в электрические сигналы и усиливаются транзисторами VT3, VT4 , каторге включены по схеме с общем эмиттером. На транзисторе VT2 собран эмиттерный повторитель, согласующий сопротивление динамической нагрузки фотодиода VD1 и транзистора VT1 с входным сопротивлением усилительного каскада на транзисторе VT3. Диоды VD2,VD3 предохраняют импульсный усилитель на транзисторе VT4 от перегрузок. Все входные усилительные каскады приемника охвачены глубокой обратной связью по току. Это обеспечивает постоянное положение рабочей точки транзисторов независимо от внешнего уровня засветки - своего рода автоматическую регулировку усиления, особенно важную при работе приемника в помещениях с искусственным освещением или на улице при ярком дневном свете, когда уровень посторонних ИК-излучений очень высок. Далее сигнал проходит через активный фильтр с двойным Т-образным мостом, собранный на транзисторе VT5, резисторах R12-R14 и конденсаторах C7-C9. Транзистор VT5 должен иметь коэффициент передачи тока Н21э=30, в противном случаи фильтр может начать возбуждаться. Фильтр очищает сигнал передатчика от помех сети переменного тока, которые излучаются электрическими лампами.


Лампы создают модулированный поток излучения с частотой 100 Гц и не только видимой части спектра, но и в ИК области. Отфильтрованный сигнал кодовой посылки формируется на транзисторе VT6. В результате на его коллекторе получаются короткие импульсы (если поступали с внешнего передатчика) или пропорциональные с частотой 30...35 Гц (если поступали от встроенного передатчика). Импульсы, поступающие с приёмника, поступают на буферный элемент DD1.1, а с него на выпрямительную цепочку. Выпрямительная цепочка VD4, R19, C12 работает так: Когда на выходе элемента логический 0, то диод VD4 закрыт и конденсатор С12 разряжен. Как только на выходе элемента возникают импульсы, конденсатор начинает заряжаться, но постепенно (не с первого импульса), а диод препятствует его разрядке. Резистор R19 выбран таким образом, чтобы конденсатор успел зарядиться до напряжения равного логической 1 только с 3...6 импульса поступающего с приёмника. Это ещё одна защита от помех, коротких ИК вспышек (например, от фотовспышки фотоаппарата, разряда молнии и т. п.). Разряд конденсатора происходит через резистор R19 и занимает по времени 1...2 с. Это позволяет предотвратить дробление и произвольное включение, и выключение света. Далее установлен усилитель DD1.2, DD1.3 с ёмкостной обратной связью (C3) для получения на его выходе резких прямоугольных перепадав (при включении и выключении). Эти перепады поступают на вход триггера делителя на 2 собранного на микросхеме DD2. Не инвертный его выход подключён к усилителю на транзисторе VT10, который управляет тиристором VD11, и транзистор VT9. Инвертный же подан на транзистор VT8. Оба эти транзистора (VT8, Vt9) служат для зажигания соответствующего цвета на светодиоде VD6 при включении и выключении света. Он выполняет ещё и функцию "маяка" при выключенном свете. На вход R триггера делителя подключена RC цепочка, которая осуществляет сброс. Он нужен для того, чтобы если отключили напряжения в квартире, то после включения свет случайно не зажёгся. Встроенный передатчик служит для включения света без пульта дистанционного управления (при поднесение ладони к выключателю).


Он собран на элементах DD1.4-DD1.6, R20-R23, C14, VT7, VD5. Встроенный передатчик представляет собой генератор импульсов с частотой следования 30...35 Гц и усилитель в нагрузку каторгой включён ИК светодиод. ИК светодиод устанавливается рядом с ИК фотодиодом и должен быть направлен с ним в одну сторону, и они должны быть разделены светонепроницаемой перегородкой. Резистор R20 подбирается таким образом, чтобы расстояние срабатывания, при подносе ладони, было равно 50...200 мм. Во встроенном передатчике можно использовать ИК диод типа АЛ147А или любой другой. (Я, к примеру, использовал ИК диод от старого дисковода, но при этом резистор R20=68 Ом). Блок питания собран по классической схеме на КРЕН9Б и выходное напряжение равно 9В. Он включает в себя DA1, C15-C18, VS1, T1. Конденсатор С19 служит для защиты устройства от скачков напряжения в электросети.Нагрузка на схеме показана лампой накаливания.

ПРИБОР ДЛЯ РЕФЛЕКСОТЕРАПИИ

В последнее время широкое распространение получила иглорефлексотерапия. Но конкретное расположение активных точек трудно определить даже по атласу, так как на поверхности кожи точка имеет размер около 1 кв.мм.

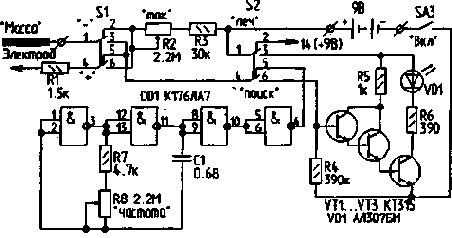

Узел поиска активных точек выполнен на трех транзисторах VT1...VT3 и светодиодеVD1. Принцип поиска точки основан на том, что сопротивление кожи над активной точкой в несколько раз ниже, чем среднее сопротивление кожи человека. Схема поиска представляет собой усилитель-компаратор. При попадании электрода в активную точку загорается светодиод и ощущается слабое покалывание. Переключателем S1 меняется полярность воздействия на точку током, которым нервный канал тормозится или возбуждается. Переключателем S2 подключается генератор импульсов низкой частоты, выполненный на микросхеме DD1.

Прибор имеет размеры футляра от зубной щетки с поисковым электродом в виде закругленной иглы диаметром 1 мм. Второй электрод ("масса") выполняется из отрезка телескопической антенны и соединяется с прибором через провод длиною около метра. При поиске активной точки этот электрод зажимается в руке. Переключатели S1, S2 выполняются из спаренных микропереключателей. На корпусе прибора устанавливаются две ручки переменных резисторов: R2 - "ток воздействия" и R8 - частота воздействия", с градуированной шкалой. В качестве источника питания используется батарея "Крона". Для проверки прибора в режиме "поиск" установите максимальный ток воздействия и замкните электрод.. При этом должен загореться светодиод.

Ниже приведен список литературы по рефлексотерапии.

Пользоваться прибором без консультации врача не рекомендуется.

Литература

1. Вогралик В.Г., Вогралик М.В. Иглорефлексотерапия. - Горький,1978.

2. Стояновский Д.Н. Иглорефлексотерапия: Справочник-атлас. - Кишинев, 1981.

3. Журнал "Физкультура и спорт". - 1985...1990.

И.СКУЛКИН, 603144, Г. Н.Новгород, ул.Карбышева, 1 - 95.

Приёмник

Описание.

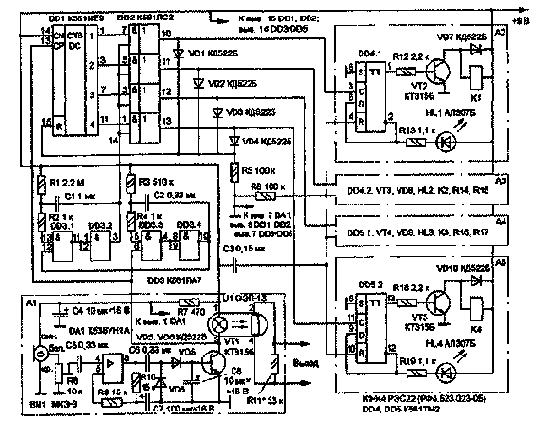

Описываемая здесь система инфракрасного управления обладает повышенной помехоустойчивостью, что достигнуто многократной передачей команд. При этом дешифратор выдает сигнал о приеме соответствующей команды лишь в том случае, когда по крайне мере в двух из трех подряд принятых команд содержится одна и та же информация.

Передатчик.

Для передачи команд используется числоимпульсный код. Шифратор передатчика построен на двух цифровых КМОП-микросхемах серии 561 (рис.1, DD1, DD2). На элементах DD1.1 и DD1.2 собран генератор прямоугольных импульсов, работающий на частоте около 200 Гц. В связи с тем что порог переключения КМОП-элементов не соответствует точно половине напряжения питания, для симметрирования импульсов в традиционную схему генератора добавлены элементы R2 и VD1 .

Импульсы генератора подаются на счетчик с дешифраторам (микросхема DD2), нормально имеющий коэффициент пересчета 10. В те моменты, когда счетчик находится в состоянии 0 или 1, на выводах 0 или 1 (выводы 3 или 2 соответственно) присутствует логическая 1, которая запрещает прохождение импульсов генератора через элемент DD1.3 на буферный элемент передатчика. При остальных состояниях счетчика импульсы положительной полярности проходят на буферный элемент передатчика. В результате, если не нажата ни одна из кнопок SB1-SB7, на буферный элемент передатчика приходят пачки из восьми импульсов, разделенные интервалом, равным 2.5 периода импульсов. Передаче таких пачек соответствует отсутствие команд.

Рассмотрим, как происходит формирование команд на примере команды, содержащей 5 импульсов. Если нажать кнопку SB5 , счетчик, как и ранее, запрещает прохождение на модулятор первых двух импульсов. Затем на буфер передатчика проходят 5 импульсов, после чего счетчик устанавливается в состояние 7 и на его выходе 7 (вывод 6 DD2) устанавливается логическая 1. Этот сигнал через замкнутые контакты кнопки SB5 поступают на вход R счетчика DD2 и сбрасывает его в 0. В результате на выводе 10 элемента DD1.3 формируются пачки из пяти импульсов, разделенные интервалами такой же длительности что и при отсутствии передачи команды.

При нажатии на любую другую кнопку генерируются пачки соответствующим номеру кнопки числом импульсов - от одного до восьми, разделенные таким же интервалом.

ИК передатчик представляет собой буферный элемент (DD3.1, DD3.2), генератор несущей частоты (25-30 кГц.)(DD3.3,DD3.4) и усилитель (VT1).
Генератор несущей частоты промоделирован по амплитуде пачками импульсов поступающих с шифратора. В коллекторную цепь транзистора VT1 включен ИК излучающий светодиод, он и посылает в пространство точную копию сигнала шифратора. Приёмник. Приемник собран по классической схеме принятой в российской промышленности (в частности в телевизорах Рубин, Темп и т.п.). Импульсы ИК-излучения попадают на ИК фотодиод VD1 , преобразуются в электрические сигналы и усиливаются транзисторами VT3, VT4, которые включены по схеме с общем эмиттером. На транзисторе VT2 собран эмиттерный повторитель, согласующий сопротивление динамической нагрузки фотодиода VD1 и транзистора VT1 с входным сопротивлением усилительного каскада на транзисторе VT3. Диоды VD2,VD3 предохраняют импульсный усилитель на транзисторе VT4 от перегрузок. Все входные усилительные каскады приемника охвачены глубокой обратной связью по току. Это обеспечивает постоянное положение рабочей точки транзисторов независимо от внешнего уровня засветки - своего рода автоматическую регулировку усиления. Особенно важную при работе приемника в помещениях с искусственным освежением или на улице при ярком дневном свете, когда уровень посторонних ИК-излучений очень высок. Далее сигнал проходит через активный фильтр с двойным Т-образным мостом, собранный на транзисторе VT5, резисторах R12-R14 и конденсаторах C7-C9. Он очищает сигнал кодовой посылки от помех сети переменного тока, которые излучаются электрическими лампами. Лампы создают модулированный поток излучения с частотой 100 Гц. и не только видимой части спектра, но и в ИК области. Отфильтрованный сигнал кодовой посылки формируется на транзисторе VT6 . Несущая частота уже не нужна и подавляется с помощью простейшего RS - фильтра на R18, C14. В результате получается сигнал, полностью идентичный тому, что снимался с выхода шифратора команд. Работа дешифратора команд приведена. Пачки входных импульсов отрицательной полярности поступают на формирователь, собранный на элементах R1, C1, DD1.1.


Такой формирователь обладает свойствами интегрирующей цепочки и триггера Шмита. На его выходе импульсы имеют крутые фронты независимо от крутизны фронтов на входе. Кроме того, он подавляет импульсные помехи малой длительности. С выхода элемента DD1.1 импульсы поступают на детектор паузы. Он собран на элементах R20, C13, VD4, DD1.2. Так же, как и DD1.1, DD1.3, элемент Исключающее ИЛИ" DD1.2 работает как усилитель - повторитель сигнала, поскольку один из его входов соединен с общим проводом. Детектор паузы работает следующим обвозом. Первый отрицательный импульс пачки, проходя через диод VD4 на вход элемента DD1.2, переключает его в состояние 0. В паузе между соседними импульсами происходит постепенный заряд конденсатора C13 током, текущем через резистор R20, напряжение на входе DD1.2 при этом, однако, не доходит до порога переключения этого элемента. Каждый последующий импульс через диод VD4 быстро разрежает конденсатор C2, поэтому во время действия пачки на выходе DD1.2 будет логическая 0. В паузе между пачками напряжение на входе 5 DD1.2 достигает порога переключения, этот элемент переключается лавинообразно за счет положительной обратной связи через конденсатор C13 в состояние 1. В результате в паузе между пачками на выходе 10 элемента DD1.2 формируется положительный импульс (четвертая диаграмма рис.4), сбрасывающий счетчик на микросхеме DD2 в 0. Импульсы с выхода формирователя DD1.1 поступаю также на счетный выход CN счетчика DD2, в результате чего после окончания пачки счетчик устанавливается в состояния, соответствующие числу импульсов в пачке (а значит номеру команды). В качестве примера на рис. 4 показана работа счетчика при приеме пачки из пяти импульсов. Фронтом импульса с детектора пауз данные из счетчика переписываются в сдвигающие регистры DD3.1, DD3.2, DD4,1, в результат чего на их выводах 1 появляется соответственно логическая 1, 0, 1. После окончания второй пачки из пяти импульсов, импульс с выхода детектора пауз сдвигает ранее записанную информацию из разрядов 1 сдвигающих регистров в разряды 2, в разряды 1 записывает результат подсчета числа импульсов очередной пачки и т.д.


В результате при непрерывном приеме пачек из пяти импульсов на всех выводах сдвигающих регистров DD3.1, DD3.2, DD4.1 будут логическая 1, 0, 1 соответственно. Эти сигналы поступают на входы мажорных клапанов микросхемы DD5, на их выводах появляются сигналы, соответствующие входным, он поступают на входы дешифратора DD6. На выходе 5 дешифратора появляется логическая 1, которая и является признаком приема данной команды с числом импульсов равным пяти. Так происходит при приеме команд без помех. Если же уровень помех силен, число импульсов в пачке может отличатся от необходимого. В этом случаи сигналы на выходе сдвиговых регистров будут отличатся от правильных. И мажорные клапаны проигнорируют неправильный сигнал. Таким обвозом, если в последовательности пачек импульсов, поступающих на вход дешифратора команд, в любых трех подряд идущих пачек две имеют правильное число импульсов, на нужном выходе микросхемы DD6 будет постоянно поддерживаться логическая 1. Если не нажата ни одна из кнопок передатчика или передатчик вообще не включен или нет сигнала приема, на выводах 1-2-4 счетчика DD2 после окончания пачки из восьми импульсов будет логический 0 и на всех используемых выводах дешифратора DD6 также логический 0. Далее сигналы с дешифратора, команды, поступают на регулятор яркости собранный на элементах DD7-DD13, R21-R30, VD5, VS1, C14-16, VT7. В частности используются команды 1, 3, 5, 7 соответственно "вкл.", "выкл.", "больше", "меньше". Для одновременного управления с пульта дистанционного управления и с самого регулятора. Сигналы с дешифратора и с кнопок управления, установлены логические элементы 2ИЛИ-НЕ (DD12) и 4ИЛИ-НЕ (DD8). Первые установлены на плавную регулировку, вторые на включение и выключение к которым подходят еще, ограничители сета счетчика DD10) и сбросовый узел. Узел плавной регулировки включает в себя буферные инверторы DD12.1 DD12.2, генератор скорости регулировки (DD9.1, DD9.2) и ключи (DD9.3,DD9.4). Регулятор яркости работает следующим обвозом, сигналы команды "больше", "меньше" поступают на электронные ключи, в следствии чего на их выводах появляются импульсы регулировки на выходе элемента DD9.3 при команде "боле", а на выходе элемента DD9.4 при команде "больше".


Эти сигналы поступают на выводы +1 и -1 счетчика DD10, на этот счетчик поступают и сигналы "вкл.", "выкл.", соответственно на вход RE (параллельной записи, а входы параллельной записи соединены с "+", что означает на них установлена 15) и вход R. Буферные элементы DD12.3, DD12.4, DD12.5 служат для согласования цепей входов и выходов. Сигналы берущиеся с выходов 15 и 0 служат для остановки учетчика при достижении 15 и 0, т.е. состояния "вкл." и "выкл.". В регуляторе использован импульсный метод регулирования коммутирующим элементом - теристором. Время фазового регулирования определяет число разрядов в счетчике узла управления и период сетевого напряжения. Данные с счетчика DD10 поступают в виде цифрового кода на вход параллельной записи счетчика DD11. Фазовая информация, необходимая для работы, поступает от выпрямителя питания всей схемы. Синусуйдальное напряжение от понижающего трансформатора T1 выпрямляется двуполупериудным выпрямительным диодным мостом VDS2 и поступает на переменный резистор R27, и следом на вход буферного усилителя DD1.3. При положительной полуволне на входе логического элемента DD1.3 будет высокий уровень сигнала, при переходе через ноль - низкий, а при отрицательной - высокий. В результате на выходе элемента будут короткие отрицательные импульсы с частотой 100 Гц. Синхроимпульсы поступают одновременно на вход разрешение записи PE счетчика DD1.1, на один из выходов RS - триггера, собранного на элементах DD13.3, DD13.4 , и на управляющий вход генератора импульсов (на один из входов элемента DD13.1 ). Когда на вход PE счетчика DD2 приходит напряжение низкого уровня, то код, зафиксированный ранее по параллельным входам D1-D4 счетчика, загружает в него независимо от сигналов на тактовых входах, т.е. операция параллельной загрузки асинхронна. В исходном положении на выходе 15 счетчика высокий уровень. Если счет достиг максимума, то с приходом следующего отрицательного тактового перепада на вход +1 счетчика на его выходе появится уровень 0.


Таким обозом, на вход RS - триггера DD13.3, DD13.4 поступают импульсы низкого уровня: синхроимпульс с логического элемента DD1.3 и выходной импульс счетчика DD11, смещенный по отношению к синхроимпульсу на время, определяемое цифровым кодом на параллельных входах D1-D4 счетчика. На выходе RS - триггера появляется сигнал высокого уровня, который поступает на эмиттерный повторитель, он и управляет теристором. Питание всей схемы осуществляется с помощью стабилезаторной микросхемы DA1. Настраивают схему так: стачало устанавливают порог срабатывания элемента DD1.3, так чтобы на его выходе получились короткие импульсы отрицательной полярность. Далее настраивают задающий генератор, его частота рассчитывается по формуле: fГ=2*FC*(2n-1), Гц, где FC - частота питающей сети, Гц; n - число разрядов счетчика. Литература: 1. Радио ежегодник 1989г. с.136-141. Помехоустойчивая система радиоуправления. 2. Радио N 7 1996г. с.42-44. "ИК датчик в охранной сигнализации." 3. Радио N 1 1991г. с.60-61. "Цифровой регулятор мощности." Вопросы по данной разработке можете адресовать автору статьи doc_fbi@mail.ru

Простая лазерная система охранной сигнализации

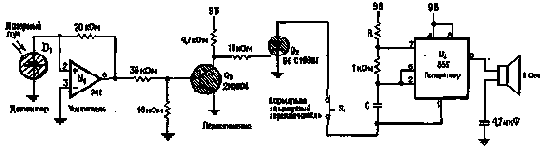

В показанной на рисунке схеме охранной сигнализации для обнаружения нарушителей используется луч лазера или другой источник света. Для изготовления устройства необходимо иметь лишь интегральный таймер типа 555, операционный усилитель, фотоэлемент, а также несколько пассивных и активных компонентов.

Схема содержит четыре каскада: обнаружения, усиления, переключения, генерации и звукового выхода. Когда луч гелий-неонового лазера или другого более тривиального источника света попадает на фотоэлемент D1, диод открывается и к усилителю U1 поступает небольшой по величине импульс напряжения постоянного тока. В свою очередь выходным напряжением этого усилителя открывается транзистор Q1. При этом кремниевый управляемый выпрямитель Q2 закрывается и сигнал тревоги отсутствует.

В случае прерывания светового луча транзистор Q1 запирается, и высокое напряжение на его коллекторе открывает КУВ Q2. Последний в свою очередь включает автоколебательный генератор U2, частота которого определяется выражением f=1/1,1RC. Генератор продолжает работать до тех пор, пока не закроется КУВ.

Кратковременное нажатие нормально замкнутого переключателя S1 разрывает цепи и выключает сигнал тревоги.

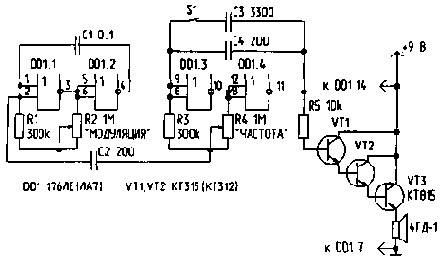

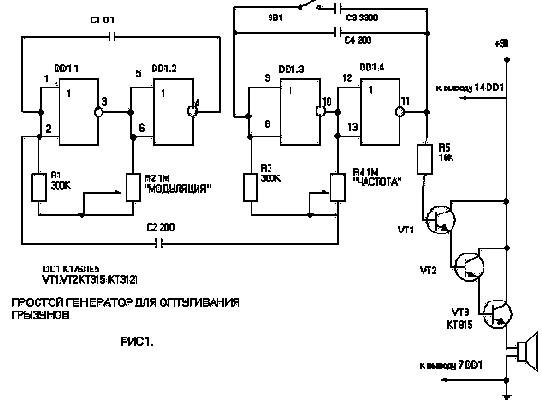

Простой генератор для отпугивания грызунов

Схама генератора состоит из модулятора низкой частоты (C1,C4,DD1.4,R1,R2), генератора ультрозвуковых колебаний (С3,C4,DD1.3,DD1.4,R3,R4), усилителя мощности на транзисторах VT1-VT3 и излучателя, в качестве которого используется высокочастотный громкоговаритель 4ГДВ-1. При номиналах, указанных в схеме, генератор излучает частотно-модулированные колебания в диапазоне 15….40 кГц. Частота геретора регулируется резистором R4, частота модуляции регулируется резистором R2 в пределах 2….10 Гц. Если установить контакт SB1 таким образом, что при несанкционированном проникновении в помищение этот контакт замыкается, гениратор может работать, как сирена озранной сигнализации, поскольку начинает излучать модулирование по частоте колебания в диапозоне 1000…2000Гц.

Следует иметь в виду, что при длительной работе в одном частоном дипозоне крысы могут адаптироваться, поэтому необходимо резисторами R2-R4 изменять параметры излучения 2-3 раза в неделю. Можно также применить такой пример: конденсатор С4 соединить с отрезком провода, создающим дополнительную ёмкость, меняющуюся при изменении температуры и вслажности. Тогда частота будет менятся по случайному закону.

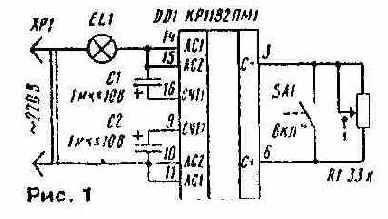

РЕГУЛЯТОРЫ МОЩНОСТИ НА МИКРОСХЕМЕ КР1182ПМ1.

В состав этой специализированной микросхемы входят два аналога тринистора и устройство управления их работой. Микросхема предназначена для работы в регуляторах мощности, некоторые варианты которых описываются в статье.

Как отмечалось в статье И. Немича "Микросхема КР1182ПМ1 — фазовый регулятор мощности" ("Радио", 1999, № 7, с. 44—46), этот интересный полупроводниковый прибор способен работать при сетевом напряжении 80...276 В и управлять нагрузкой мощностью до 150 Вт при максимальном токе через нее до 1,2 А. На эти параметры и следует ориентироваться при конструировании регуляторов мощности. Для постройки одного из регуляторов мощности, обеспечивающего плавное изменение яркости лампы освещения, понадобится. кроме микросхемы, четыре дополнительные детали: два конденсатора, переменный резистор и выключатель (рис. 1).

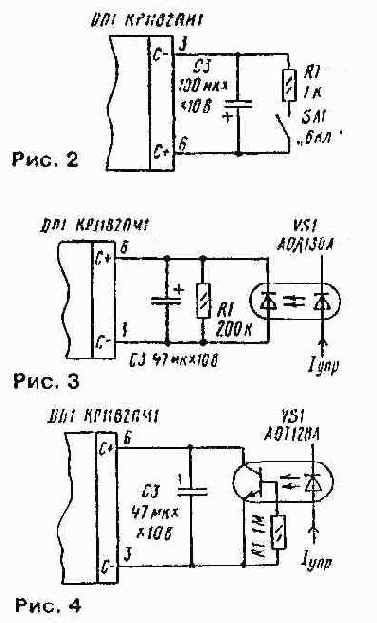

При замкнутых контактахвыключателя SA1 (т.е. при замкнутых выводах 3 и 6 микросхемы) лампа EL1 не горит Когда же контакты разомкнуты, переменным резистором плавно управляют яркостью лампы — наибольшей она будет в верхнем по схеме положении движка. Если лампа погашена (например, выключателем SA1), микросхема остается под напряжением, что, конечно, нежелательно. Выход из положения — установить в цепи одного из сетевых проводов отдельный выключатель (тогда надобность в SA1 отпадет), контакты которого должны быть рассчитаны на коммутацию используемой нагрузки и сетевое напряжение. Вводя в устройство еще один конденсатор (рис. 2), удастся получить регулятор мощности с плавным включением и выключением лампы При замкнутых контактах выключателя лампа не горит. Когда же контакты размыкают, начинается зарядка конденсатора СЗ и лампа будет плавно зажигаться. При последующем замыкании контактов выключателя конденсатор разряжается на резистор R1, яркость лампы плавно уменьшается. Продолжительность зажигания и гашения лампы зависит от емкости конденсатора. Сопротивление резистора в этом устройстве не должно превышать указанного на схеме значения.

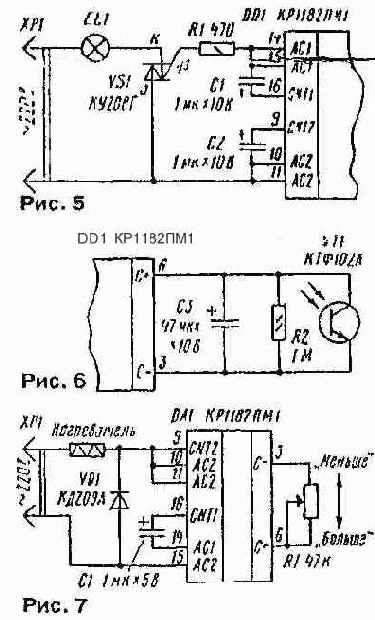

Как вы уже. наверное, догадались, для управления мощностью на нагрузке необходимо изменять сопротивление между выводами 3 и 6. Это позволяет использовать другие варианты решения задачи. К примеру, подключить к указанным выводам диодную оптопару (рис. 3). Когда излучающий диод оптопары обесточен, лампа не горит. Пропуская через диод соответствующий ток, удастся устанавливать нужную яркость свечения лампы. Аналогично работает устройство с транзисторной оптопарой (рис. 4).

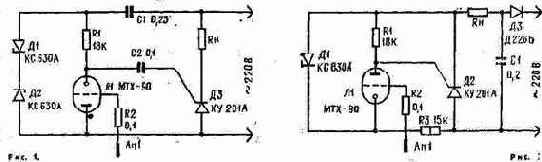

РЕЛЕ "ПРИКОСНОВЕНИЯ"

Достаточно коснуться чувствительного элемента — и срабатывает электронное устройство, включающее сигнализацию или исполнительный механизм.

Чувствительный элемент Ан1 — никелированная пластина, соединенная через резистор R2 с сеткой тиратрона МТХ-90 (рис. 1). Потенциал, появляющийся на сетке тиратрона при прикосновении к пластине, поджигает его. Возникающие при этом в цепи МТХ-90 импульсы через конденсатор С2 поступают на тринистор ДЗ и включают нагрузку (реле, лампу, сирену и т. д.). Схема питается непосредственно от сети переменного тока. Конденсатор CI выполняет роль гасящего резистора. Второе устройство (рис. 2) удобно использовать для включения квартирного звонка. Эта схема

питается постоянным током. Однополупериодный выпрямитель выполнен на диоде ДЗ, конденсатор С1 служит в качестве фильтра. Резистор R3 ограничивает ток в цепи Rн, Д1.

Вместо тринистора КУ201А можно использовать любой другой, подобрав его следующим образом. Последовательно с тринистором в сеть напряжением 220 В включают лампу накаливания мощностью 25 Вт. Если лампа не светится, такой тринистор подходит для схемы реле «прикосновения». Стабилитроны КС 630А можно заменить на КС 620А. Резисторы—MЛT, ВС. Конденсаторы — МБМ ка 300 В.

Реле времени на тиристорах

Устройство, схема которого приведена на рисунке, обеспечивает отключение нагрузки через строго определенный промежуток времени после его включения.

Включение устройства производится импульсом, подаваемым па его вход. В исходном состоянии при отсутствии входного сигнала тиристор Д1 закрыт и, следовательно, ток по нагрузке не протекает. Конденсатор С2 через резисторы R3 - R4 заряжается до напряжения пробоя стабилитрона Д4. При этом открывается тиристор Д3 и шунтирует свою цепь управления. Конденсатор С1 оказывается заряженным до напряжения источника питания. В таком состоянии устройство может находиться сколь угодно долго.

При поступлении на вход импульса тиристор Д1 открывается, подключая нагрузку к источнику питания. Конденсатор С1, перезаряжается через открытый тиристор Д1, тиристор Д2 в момент разряда конденсатора С1 выключается. После закрывания тиристора Д2 вновь начинает заряжаться конденсатор С1. Как только напряжение на нем превысит напряжение пробоя стабилитрона Д4, открывается тиристор Д3 и конденсатор С1 разряжается через него. Тиристор Д1 выключается и устройство возвращается в исходное состояние.

Таким образом, время, в течение которого включена нагрузка, определяется временем заряда конденсатора С2 до напряжения пробоя стабилитрона Д4.

Диод Д3 обеспечивает быстрый разряд конденсатора С2 при открывании тиристора Д2. Стабилитрон Д5 стабилизирует напряжение питания времязадающей цепи.

При использовании элементов, указанных на принципиальной схеме, устройство обеспечивает выдержку порядка 1 с.

В реле времени можно использовать любые низковольтные тиристоры, два последовательно включенных стабилитрона Д810 (Д5) и стабилитрон КС168А (Д4).

Так как в процессе работы полярность напряжения на конденсаторе С1 меняется, то в качестве последнего следует использовать бумажный конденсатор.

"Popular Electronics" (США). 1974. т.5. № 4

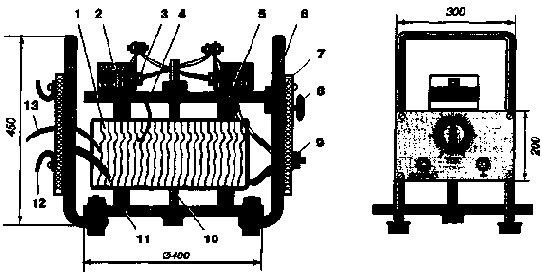

Сварочный трансформатор с электронной регулировкой тока

Этот трансформатор предназначен для электродуговой сварки изделий из конструкционных сталей электродами диаметром 2-5 мм. Питание его осуществляется от однофазной сети переменного тока напряжением 220 В. Электронный регулятор тока позволяет плавно изменять сварочный ток от 20 до 200 А, что дает возможность сваривать детали различной толщины.

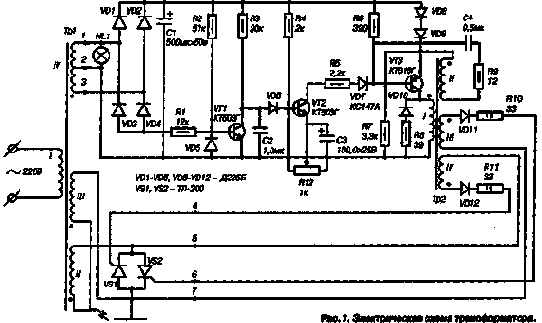

Принципиальная электрическая схема трансформатора приведена на рис. 1. Как следует из схемы, данное устройство - это разновидность трансформатора с тиристорным управлением, получившего распространение в последнее время. Для изготовления трансформатора и регулятора тока используют доступные материалы и детали.

Трансформатор состоит из собственно силового трансформатора Тр1 .регулирующих тиристоров VS1 и VS2, включенных в цепь силовой обмотки II, и блока электронной регулировки, вырабатывающего управляющие импульсы.

Дополнительная обмотка III стабилизирует горение дуги и позволяет улучшить процесс ее образования в начальный момент сварки. Обмотка IV питает блок электронной регулировки тока.

Трансформатор Тр1 изготовлен на основе статорного сердечника асинхронного двигателя переменного тока мощностью 15, 18,5 или 22 кВт. Двигатель разбирают, и статор вместе с обмотками извлекают из корпуса. В случае затруднений при извлечении статора из корпуса, последний разбивают, конечно, с соблюдением необходимых предосторожностей.

Обмотки статора вырубают зубилом и остатки удаляют, не повреждая, однако, сами статорные пластины. После этого магнитопровод обматывают несколькими слоями стеклоткани или киперной ленты. В последнем случае изолирующий материал промазывают эпоксидным клеем или же простым масляным лаком, например, марки ПФ-231.

Первичная обмотка I трансформатора выполняется проводом марки ПЭВ-2 (медный) или АПСО (алюминиевый) 02,5 мм и содержит 220 витков. Провод наматывается равномерно по всему сечению магнитопровода. Если провода требуемого диаметра нет, то можно обмотку выполнить двумя проводами, при этом их суммарное сечение должно составлять 5 кв.мм.
Для удобства намотки используется челнок, на который предварительно отматывается требуемое количество провода. После изготовления обмотки 1 ее изолируют 2-3 слоями стеклоткани или киперной ленты. Затем рекомендуется проверить ее на наличие короткозамкнутых витков. Для этого обмотку включают в сеть переменного тока напряжением 220 В. Ток в цепи обмотки не должен превышать 0,3-0,5 А. Если значение тока превышает указанное, то ничего не остается, как более аккуратно перемотать обмотку. Вторичную обмотку II выполняют проводом сечением 35 мм кв., она содержит 60 витков. В качестве провода может служить медная или алюминиевая шина с надежной изоляцией. Рядом с обмоткой II на магнитопроводе размещают обмотку III, которая также содержит 60 витков провода марки ПЭВ-2 02,5 мм. Обмотка IV содержит 40 витков провода марки ВЭВ-2 0 0,7 мм с отводом от середины. Обмотки II, III, IV изолируются, как и обмотка I. После окончательной намотки следует снова испытать трансформатор на холостом ходу. При указанном ранее токе на обмотках II и III должно быть напряжение 60 В, а на обмотке IV - 40 В. В основе блока электронной регулировки тока лежит схема аналогичного устройства промышленного изготовления, а именно, трансформатора ТС-200. Монтажная схема регулятора выполняется печатным или навесным способом, но в любом случае регулятор должен быть заключен в надежный корпус. Трансформатор Тр2 наматывается на магнитопроводе Ш16 с толщиной набора 16 мм. Его обмотка 1 содержит 140 витков провода марки ПЭВ-2 00,5 мм, обмотка II - 70 витков провода ПЭВ-2 00,1 мм, обмотки III и IV содержат по 90 витков провода ПЭВ-2 00,5 мм. Резисторы R1 -9- типа МЛТ-0,5; R10, R11 - типа МЛТ-2; RI2 - типа СП2-6А. Конденсаторы С1 и СЗ - типа К-50-6; С2 и С4 - типа К73. Блок, собранный без ошибок и из исправных деталей, в наладке не нуждается. Следует обратить внимание на правильное подсоединение обмоток трансформатора Тр2 и на соблюдение указанной в схеме полярности. Работу блока можно проверить с помощью осциллографа.


Для этого выходы 4-5 и 6- 7 нагружают резисторами сопротивлением по 50 Ом и мощностью 0,5 Вт. Подсоединив осциллограф сначала к одному выходу, затем - к другому, убеждаются, что перемещением движка резистора R12 изменяется скважность импульсов. При отсутствии осциллографа работоспособность блока можно проверить с помощью вольтметра переменного тока. ТиристорыУ81 и VS2 устанавливают на теплоотводах с общей поверхностью - 1000 кв.мм каждый. Один из вариантов конструкции сварочного трансформатора представлен на рис. 2. Трансформатор Тр1 закреплен на круглом основании диаметром 400 мм из текстолита толщиной 10 мм или из фанеры толщиной 15 мм.

ТЕРМОРЕГУЛЯТОР НА ТИРИСТОРЕ

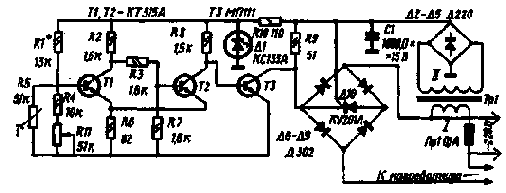

Терморегулятор, схема которого изображена на рисунке, предназначен для поддержания постоянной температуры воздуха в помещения, воды в аквариуме и т. п. К нему можно подключать нагреватель мощностью до 500 Вт.

Терморегулятор состоит из порогового устройства (на транзисторе Т1 и Т1). электронного реле (на транзисторе ТЗ и тиристоре Д10) и блока питания. Датчиком температуры служит терморезистор R5, включенный в цель подачи напряжения на базу транзистора Т1 порогового устройства.

Если окружающая среда имеет необходимую температуру, транзистор Т1 порогового устройства закрыт, а Т1 открыт. Транзистор ТЗ и тиристор Д10 электронного реле в этом случае закрыты и напряжение сети не поступает на нагреватель.

При понижении температуры среды сопротивление терморезистора увеличивается, в результате чего напряжение на базе транзистора Т1 повышается. Когда оно достигает порога срабатывания устройства, транзистор Т1 откроется, а T2 - закроется. Это приведет к открыванию транзистора T3. Напряжение, возникающее на резисторе R9, приложено между катодом и управляющим электродом тиристора Д10 и будет достаточно для открывания его. Напряжение сети через тиристор и диоды Д6-Д9 поступит на нагреватель.

Когда температура среды достигнет необходимой величины, терморегулятор отключит напряжение от нагревателя. Переменный резистор R11 служит для установки пределов поддерживаемой температуры.

В терморегуляторе применен терморезистор ММТ-4. Трансформатор Тр1 выполнен на сердечнике Ш12Х25. Обмотка I его содержит 8000 витков провода ПЭВ-1 0,1, а обмотка II-170 витков провода ПЭВ-1 0,4.

А.СТОЯНОВ г. Загорск

УЛЬТРАЗВУКОВОЙ ГЕНЕРАТОР ДЛЯ ОТПУГИВАНИЯ КРЫС

Этот генератор может быть использован в хранилищах зерна и других помещениях для хранения продуктов. Схема генератора, показанная на рисунке, состоит из модулятора низкой частоты (С1, С2, DD1.1, DD1.2, R1, R2). генератора ультразвуковых колебаний (СЗ, С4, DD1.3, DD1.4, R3, R4), усилителя мощности на транзисторах VT1...VT3 и излучателя, в качестве которого использован высокочастотный громкоговоритель 4ГДВ-1.

При номиналах, указанных на схеме, генератор излучает частотномодулированные колебания в диапазоне 15...40 кГц. Частота генератора регулируется резистором R4, частота модуляции регулируется резистором R2 в пределах 2...10 Гц.

Необходимо иметь в виду, что ультразвуковые колебания, излучаемые этим генератором, могут отрицательно воздействовать на нервную систему человека и домашних животных. Длительное пребывание в помещении с работающим генератором может вызвать головную боль, тошноту и другие ощущения дискомфорта, поэтому включать его рекомендуется непосредственно перед уходом из помещения.

Если установить контакт S1 таким образом, что при несанкционированном проникновении в помещение этот контакт замыкается, генератор может работать еще и как сирена охранной сигнализации, поскольку начинает излучать модулированные по частоте колебания в диапазоне 1000...2000 Гц.

Следует иметь в виду, что при длительной работе в одном частотном диапазоне крысы могут адаптироваться, поэтому необходимо резисторами R2 и R4 изменять параметры излучения 2...3 раза в неделю. Можно также применить такой прием: конденсатор С4 соединить с отрезком провода, создающим дополнительную емкость, изменяющуюся при изменении температуры, влажности, силы ветра (если провод вывести наружу) и т.д. Тогда частота будет изменяться по случайному закону.

В.БОРОДАЙ, 330000, Запорожье, б.Ценральный, 12Б-4.

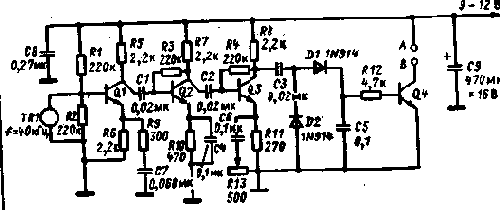

Ультразвуковой сторож с раздельными приемником и передатчиком

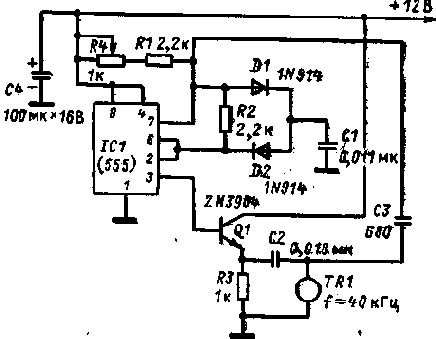

На рис.1 приведена принципиальная схема ультразвукового передатчика.

Основой ее является таймер типа 555, а рабочую частоту определяют номиналы резисторов R1 и R4 и конденсатора С1.

Ультразвуковой излучатель TR1 обеспечивает наибольшую отдачу на собственной резонансной частоте, а значит, и питаться должен именно с этой частотой. Если во время работы устройства частота генератора передатчика будет "плавать", это в какой-то момент приведет к снижению уровня сигнала, излучаемого передатчиком, т. е. вызовет ложную тревогу. Для повышения стабильности частоты генератора в нем через конденсатор СЗ создана обратная связь. Сам излучатель становится подобным резонансному контуру, сигнал на котором максимален на частоте резонанса. Таким образом, наведенная положительная обратная связь удерживает генератор на собственной частоте излучателя и сужает диапазон перестройки ее резистором R4. Для еще большего повышения стабильности частоты следует питать схему от стабилизированного источника питания. Но надо сказать, что скачки напряжения питания до 1 В не вызывают ни ухода частоты, ни снижения уровня выходного сигнала.

Передатчик собирают на плате из изоляционного материала и помещают в металлический или пластмассовый корпус. При монтаже соблюдайте аккуратность, а в целом схема некритична к расположению деталей, и конструкцию подберите по своему усмотрению. Поскольку деталей в передатчике немного, неплохо было бы и плату, и излучатель расположить в одном корпусе. К тому же длинные соединительные провода, идущие к излучателю, отрицательно влияют на работу схемы. Но если все равно не удастся обойтись без проводов, делайте их не больше 15 см длиной.

Когда все подготовительные работы закончены, приступайте к наладке передатчика. Задача состоит в настройке его на собственную частоту излучателя. Если у вас есть осциллограф, его сигнальный провод подключите к точке соединения конденсаторов С2 и СЗ, а "землю." - к общему проводу схемы.
Переключатель диапазонов усиления установите в положение 1 В/дел. Резистором R4 добейтесь существенного увеличения амплитуды сигнала на экране осциллографа. Максимальный сигнал показывает, что мы настроились на резонансную частоту. Эту единственную операцию по наладке передатчика можно и отложить до вре-мени, когда будет готов приемник. Схема приемника приведена на рис.2.

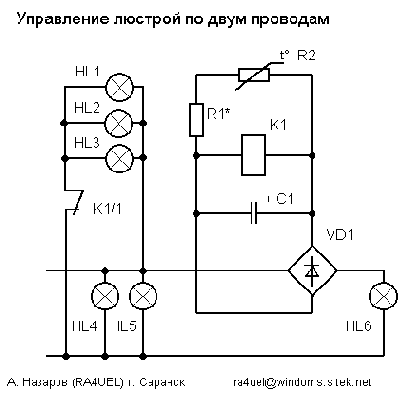

Управление люстрой по двум проводам

Существует очень много схем управления люстрой по двум проводам. Приведенная же здесь схема отличается своей простотой, а значит, доступностью и малыми габаритами. Она полностью размещается в декоративном колпаке люстры.

Принцип работы схемы следующий.
При первоначальном включении люстры температура терморезистора R2 равна температуре окружающего воздуха и его сопротивление относительно велико, напряжение на реле превышает напряжение срабатывания, и оно своими контактами размыкает цепь питания ламп HL1-HL3. Через несколько секунд резистор R2 нагревается проходящим через него током и его сопротивление уменьшается, напряжение на реле падает до значения U1, которое должно быть немного больше напряжения удержания, но обязательно меньше напряжения срабатывания. Если теперь на непродолжительное время (0,5 - 1,5 с) отключить питание люстры, резистор R2 не успеет остыть и при последующем включении напряжение на реле будет меньше его напряжения срабатывания, контакты останутся замкнутыми, и к сети будут подключены все шесть ламп. Чтобы опять перевести устройство в режим "половинного" включения, нужно выключить питание на время, необходимое для остывания терморезистора (2 - 3 секунды). <> Схема встроена в люстру с шестью лампами по 40 Вт и безотказно работает около десяти месяцев.

В схеме были использованы следующие детали. Реле К1 - малогабаритное с сопротивлением обмотки около 300 Ом, напряжением срабатывания 7 В и напряжением отпускания 3 В (желательно выбрать реле с наибольшим гистеризисом). резистор R2 - три соединенных параллельно терморезистора СТ3-17 сопротивлением по 1 кОм каждый (одного подходящего просто под рукой не было). Резистор R1 типа МЛТ-0,25 сопротивлением несколько десятков Ом может понадобиться для установки напряжения на реле (в установившемся нагретом состоянии) немного больше напряжения удержания. Диодная сборка использована типа КЦ407А. Конденсатор C1 - 50мкФ х 16 В. Все детали смонтированы навесным монтажом на выводах реле.

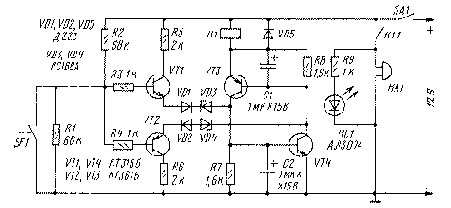

Устройство контроля отдаленных обьектов

    Сравнительно простое электронное устройство позволяет контролировать состояние удаленных от дома обьектов, например хозяйственного сарая на садовом участке.

    Схема устройства приведена на рисунке. Контакты SF1 установлены на двери охраняемого обьекта, там же находится и резистор R1. Штриховыми линиями показан шлейф от обьекта до дома.

    В дежурном режиме на базы транзисторов VT1 и VT2 поступает половина напряжения питания с делителя R2R1, транзисторы VT1 и VT2 почти закрыты и ток, потребляемый устройством от источника питания, не превышает 110 мкА.

    При открывании двери охраняемого обьекта и замыкании контактов SF1 тут же открывается транзистор VT2, который, в свою очередь, открывает транзисторы VT4 и VT3, образующие электронный управляемый переключатель. При этом срабатывает электромагнитное реле K1 и контактами K1.1 включает звонок HA1 (или иное сигнальное устройство) и светодиод HL1.

    В случае обрыва шлейфа открывается транзистор VT1 (через резисторы R2, R3), а вслед за ним - транзистор VT3 (через резистор R5 и диод VD1) и транзистор VT4. Срабатывает реле K1 и контактами K1.1 включает сигнализацию.

    Статический коэффициент передачи тока базы всех транзисторов - не менее 100. Реле К1 на ток срабатывания, не превышающий коллекторный ток транзисторов VT3 и VT4.

Устройство сигнализации с объединенными приемником и передатчиком

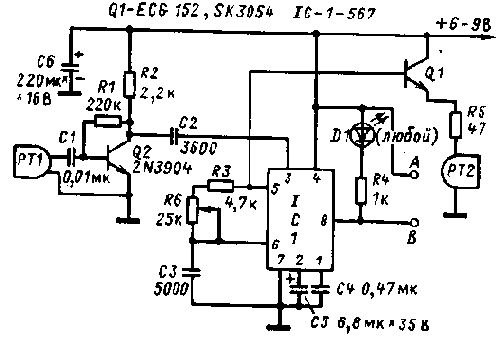

Схема следующего ультразвукового сторожа показана на рис.1. Схема необычна тем, что на базе одной микросхемы в ней собран генератор передатчика и что она же работает как избирательный приемник отраженного сигнала. Для этого используется микросхема 567, вмещающая в себя источник сигнала и его приемник.

Познакомимся поближе с тем, как функционирует схема, выполняющая двойную работу. Волны воспринимаются пьезокерамическим датчиком, после чего усиленные каскадом на транзисторе Q2 они поступают на вывод 3 микросхемы, причем частоте сигнала получается в точности равной той, что генерирует сама микросхема. В отличие от ранее описанного устройства в этой ситуации уже не важно, насколько частота может отклониться от первоначально установленной.

Рабочая частота определяется номиналами цепочки резисторов R3 и R6 и емкости конденсатора СЗ. Регулируется она переменным резистором R6. При заданных номиналах деталей она может варьироваться в пределах от 8 до 25 кГц, а в конечном счете определяется применяемыми пьезодатчиками. С вывода 5 микросхемы сигнал прямоугольной формы поступает на базу транзистора Q1, включенного по схеме с общим коллектором. В качестве нагрузки этого транзистора включена цепочка из резистора R5 и низкоомного динамика. Когда на вход схемы поступает достаточный по амплитуде сигнал, светодиод горит, а клеммы А и В представляют собой нормально замкнутые контакты. В случае, когда амплитуда сигнала понижается или он совсем отсутствует, выход схемы переходит в разомкнутое состояние. В остальном это устройство может быть использовано по любой конфигурации из предложенных на рис. 3.20. Откровенно говоря, схема лучше работает на высоких звуковых частотах, чем на ультразвуковых.

Последнее слово о рабочей частоте говорят применяемые в устройстве излучатель и пьезодатчик. Для тех из них, которые указаны в списке применяемых деталей, частота варьируется в диапазоне от 8 до 16 кГц. Если вас не удовлетворят такие частоты, нужно лишь подобрать другую" пару, поскольку сама схема может работать на частотах до 25 кГц.
Верхний же предел ограничен лишь возможностями микросхемы. Но не следует особенно усердствовать, поскольку для частот выше 43 кГц уже трудно подобрать излучатель и пьезодатчик. В комплекте с двумя предложенными преобразователями схема очень хорошо работает на частоте 12 кГц. И не страшно, что она слышна. Ведь едва ли кто-либо отважится с ней поспорить. Да и мыши, судя по всему, предпочтут какое-нибудь другое место, чем это. Сборка схемы. Детали схемы монтируются на плате из изоляционного материала, и, поскольку их не так много, плотность монтажа не сказывается на ее функционировании. В данной конструкции не требуется размещать пьезодатчик и излучатель поблизости от самой схемы. Но тогда для каждого преобразователя желательно использовать экранированные провода. Этим вы избежите возникновения связи напрямую между выходом и входом схемы. Ввод устройства в эксплуатацию. Проверив правильность монтажа, подключите питание схемы. Это может быть источник напряжением 6-9 В. Ползунок резистора R6 установите в среднее положение, при этом вы должны слышать писк высокого тона. Установите излучатель на столе или другой подставке так, чтобы перед ним было свободное пространство в 3 м. Держа пьезодатчик в руках, "направьте его на излучатель. Светодиод при этом должен загореться. Отходя с пьезодатчиком от излучателя, заметьте то место, где светодиод погаснет. Это означает, что вы нашли точку максимальной чувствительности. Укажем места, где удобно расположить такую сигнализацию:
через помещение;
на выходе;
напротив напольного, настенного сейфа или дорогой картины;
на проходе на чердак или в полуподвал;
в любом другом месте, где может пройти грабитель.

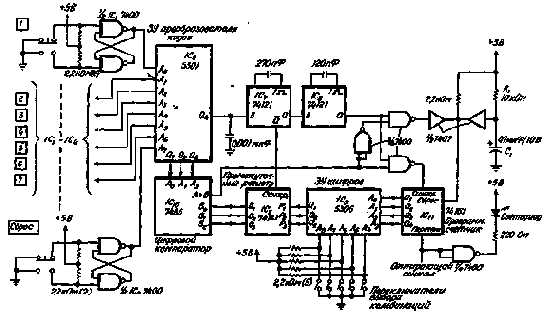

Высоконадежный цифровой замок

Никакие ухищрения не помогут взломщику открыть описываемый ниже 15-разрядный цифровой замок с электронной блокировкой. При подборе со скоростью одна комбинация за 10 с потребуется около 1,5 млн. лет для случайного отыскания правильного кода.

Работа потенциального взломщика еще более усложняется благодаря тому, что схема автоматически устанавливается в исходное состояние при вводе любой неверной комбинации. В этом случае требуется возобновить порядок набора, что делает невозможным использование какого-либо упорядоченного метода проб и ошибок. Схема содержит ППЗУ емкостью 512х4 бит, в котором кроме правильной можно разместить еще 32 комбинации, что позволит периодически менять шифр путем простого их переключения.

Схема сравнивает вводимую комбинацию последовательно цифра за цифрой с кодом, хранящимся в памяти, и, если шифр полностью правильно набран, устанавливает на выходе высокий ТТЛ-уровень. Перед набором необходимо нажать кнопку сброса, при этом схема устанавливается в состояние готовности к вводу первой цифры. Оператор также нажимает эту кнопку, если, по его мнению, сделана ошибка в наборе шифра.

Схема позволяет кодировать только восемь входов (сброс и семь чисел), поскольку каждое двоичное слово содержит 3 разряда. Однако удобно применить стандартный набор кнопок с цифрами от 0 до 9 и использовать одну, две и три свободные кнопки (в данном случае 0, 8 и 9) для сброса. В этом случае повышается степень секретности замка, поскольку только заранее осведомленный человек знает, какие кнопки используются для сброса.

RS-триггеры, собранные на счетверенных вентилях IC1-IC4, служат для подавления вибрации контактов в однополюсных кнопочных переключателях на два положения. Кодирование вводимых чисел осуществляется интегральной схемой IC5, которая представляет собой ППЗУ типа 5301 фирмы Monolithic Memories Inc. емкостью 256Х4 бит, запрограммированное в соответствии с истинностной таблицей (табл. 1).

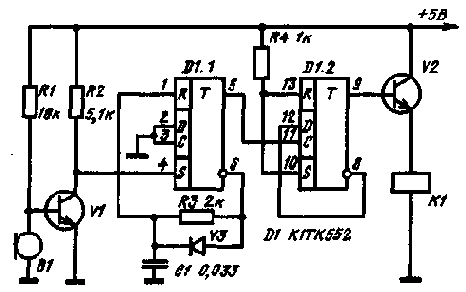

Звуковое реле

В звуковом реле, схема которого приведена на рисунке, в качестве датчика использован малогабаритный громкоговоритель от карманного радиоприемника. Сопротивление его звуковой катушки должно быть порядка 30-60 ом. Для лучшего согласования сопротивления датчика с входом устройства, первый каскад выполнен по схеме с общей базой. Второй и третий каскады собраны на транзисторах с различным типом проводимости (n-p-n и p-n-p).

Работает устройство следующим образом. Звуковой сигнал, поступивший на вход устройства, усиливается всеми тремя каскадами и, выполняя роль включающего сигнала, подается на управляющий электрод тиристора Д1. В его анодную цепь, через выходные гнезда, подключается исполнительное устройство. Например, фотовспышка, электромагнитное реле, включающее затвор фотоаппарата и пр.

Чувствительность усилителя можно изменять в некоторых пределах, установочным переменным резистором R7. Ручка этого резистора выводится на лицевую панель прибора.

Для достижения большей четкости работы реле в первых двух каскадах желательно применение кремниевых транзисторов с большим усилением и малыми токами утечек.

В первых двух каскадах устройства можно применить кремниевые транзисторы КТ315Г, в третьем каскаде - кремниевый транзистор МП 116. В этом каскаде возможно применение и германиевого транзистора, например, МП25 или МП26 с любой буквой. В качестве датчика можно использовать электромагнитный капсюль ДЭМ-4.

"Practical Wireless", 1972, Январь.
