Квартирный звонок на ISD1210P
В настоящее время радиолюбительство не ослабевает. Радиолюбителю приходят на выручку новые технологии, компьютерное моделирование, более свободный поиск информации. Детали стало достать намного легче, чем было раньше. Через интернет можно приобрести, как российские, так и импортные компоненты.
Вашему вниманию предлагается схемотехническое решение "Квартирного" звонка. Многие собирают звонки-пищалки, звонки с набором мелодий (например Музыкальный звонок на ИМС УМС8
и т.д..
Данный звонок сделан на двух микросхемах, которые не являются, в настоящее время, дефицитом. Микросхема К174УН7 - усилитель НЧ и микросхема ISD1210P. Микросхема ISD1210P это чип записи и воспроизведения звука в течении 10 сек. Для квартирного звонка, я считаю это оптимальное время. На данной схеме звук можно записывать непосредственно с линейного выхода магнитофона, подключив его через резистор к конденсатору С3. Варианты записанных фрагментов могут быть самыми разнообразными: голосовой, музыкальный или комбинированный.

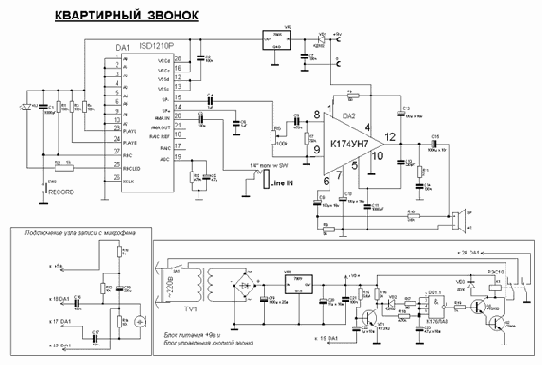

Рис.1 Принципиальная схема звонка

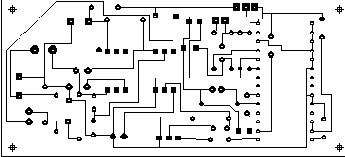

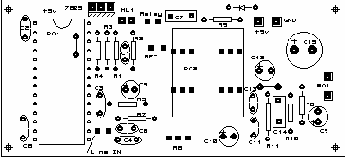

Рис.2 Топология печатной платы
У себя я применил следующее. В музыкальном редакторе написал звук гонга (инструмент виброфон). Конвертировал его в WAV файл и добавил голосовое сообщение: "Господа, к Вам гости".
Затем записал полученный файл на магнитофон, а с него в чип-кордер. Вся информация заняла 5 секунд по времени. Файл в формате WAV занимает чуть больше 80 килобайт. zvonok.wav
Для того, чтобы срабатывало реле после нажатия кнопки, надо записать на 0,5 секунды синусоидальный сигнал, в начале файла, с частотой 15-18 Гц. При нажатии кнопки звонка SA1 с чип-кордера через конденсатор С4 поступает на конденсатор С22 сигнал. Проходя через цепочку D5, R17 и логический элемент DD1.1. создает на выходе 1 высокий уровень. Пройдя через резистор R19 и усилитель на транзисторах Q1 и Q2, заставляет сработать реле на замыкание контактов. Замыкая кнопку звонка и ножку 24 микросхемы ISD1210P, устройство остается включенным в сеть и воспроизводится записанный фрагмент. После окончания звучания фрагмента реле ещё в течении 3-5 секунд удерживает контакты замкнутыми. После чего на выходе 1 DD1.1 появляется низкий уровень, и реле опять срабатывает на размыкание контактов, обесточивая при этом все устройство.
Резистором R18 регулируется время задержки отключения. Устройство в блоке питания на транзисторе VT1, диоде D6, резисторах R17, R18, которое управляет реле, сделано по принципу "Реле паузы". Оно используется для выключения магнитофона по окончании фонограмм. Если Вы хотите записать фрагмент с микрофона, то используйте узел записи с микрофона. По окончании его можно отключить. Микросхему чип-кордера можно переписывать 100000 раз.
Усилитель на К174УН7 включен по типовой схеме, с введением корректирующих цепочек для снижения %н.и. Особенностей в настройке не имеет.
Печатная плата к блоку питания не разрабатывалась.
С уважением,
Анатолий Николаевич Патрин.
г.Кирсанов, Тамбовская обл.
Mailto: patrin@tamb.ru
Литература.
1. В.Громов, А.Радомскин "УЛУЧШЕНИЕ ПАРАМЕТРОВ УСИЛИТЕЛЯ НА К174УН7"
2. Н.А.Дробница "ЭЛЕКТРОННЫЕ УСТРОЙСТВА ДЛЯ РАДИОЛЮБИТЕЛЕЙ" г.Москва "Радио и связь" 1985г.
3. ChipCorder*
Technology by iso ISD1200 Series "Single-Chip Voice Record/Playback Devices 10 and 12-Second Durations."

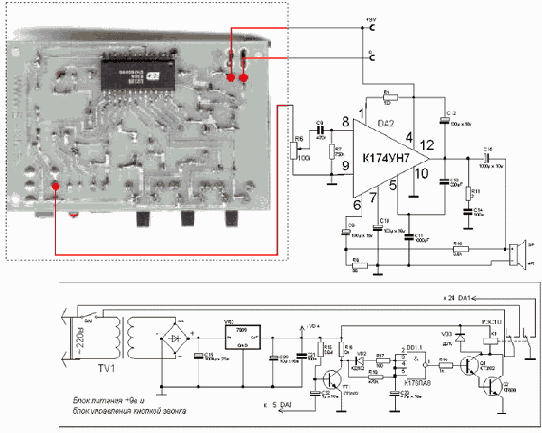

Вариант схемы с использованием уже готовой платы ChipCordera
